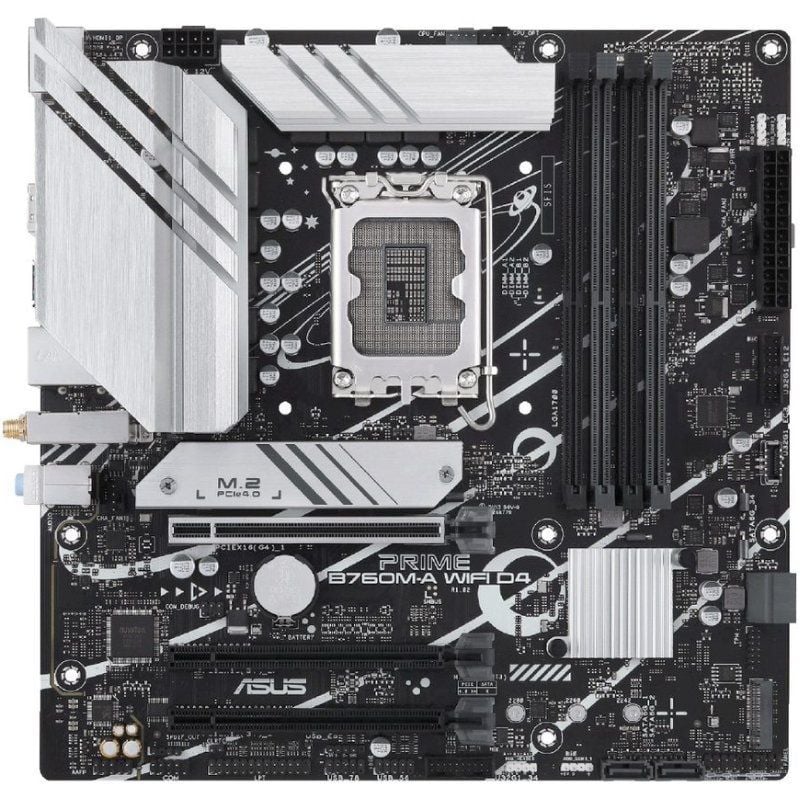

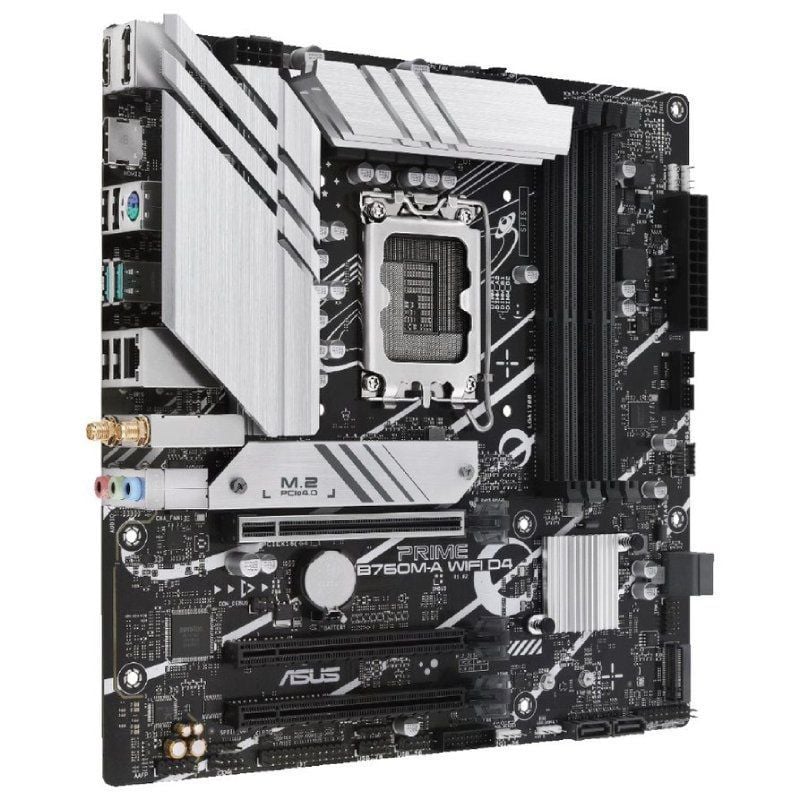

Placa-mãe Asus PRIME B760m-a WIFI D4 Socket 1700 / Micro ATX

Descrição

Placa-mãe Intel ® B760 (LGA 1700) mATX, PCIe 4.0, dois slots M.2, Realtek '2.5Gb Ethernet, Wi-Fi 6, DisplayPort, Dual HDMI ® , SATA 6 Gbps,' USB 3.2 Gen 2 traseiro, USB 3.2 Gen 1 frontal USB Type-C ® , Aura Sync

• Intel® Socket LGA 1700: Pronto para processadores Intel® de 13ª e 12ª geração
• Conectividade ultra-rápida: PCIe 4.0, dois slots M.2, Realtek '2.5Gb Ethernet, Wi-Fi 6, USB 3.2 Gen 2 traseiro, USB 3.2 Gen 1 Type-C® 'frontal
• Resfriamento abrangente: dissipadores de calor VRM, dissipador de calor M.2, dissipador de calor PCH, cabeças de ventoinha híbridas e 'Fan Xpert 2+
• ASUS OptiMem II: roteamento cuidadoso de traços e vias, além de 'optimizações da camada de base para preservar a integridade do sinal' para um melhor overclocking da memória
• iluminação Aura Sync RGB: Cabeçalhos endereçáveis Gen 2 'integrados e cabeçalho Aura RGB para tiras de LED RGB, sincronizados 'facilmente com hardware compatível com Aura Sync

B760M-A WIFI D4

As motherboards da série Prime da ASUS são habilmente concebidas para' libertar todo o potencial dos processadores Intel® Core™ 13.Geração de processadores. Com um design de potência robusto, soluções de arrefecimento abrangentes e opções de afinação inteligentes, a PRIME 'B760M-A WIFI D4 oferece aos utilizadores e construtores de PCs uma gama de optimizações de desempenho através de funcionalidades intuitivas de software e firmware.


Controlo Inteligente

O Controlo Inteligente da ASUS torna o seu PC inteligente. Para além de 'tratar de definições complexas e otimizar dinamicamente os 'elementos essenciais do seu sistema, oferece opções 'inteligentemente simplificadas' para os recém-chegados aos PCs DIY, bem como caraterísticas mais 'abrangentes para os veteranos experientes.


UEFI BIOS

A reconhecida ASUS UEFI BIOS fornece tudo o que precisa para 'configurar, modificar e ajustar o seu sistema. Oferece 'opções inteligentemente simplificadas para iniciantes em PC, bem como 'recursos abrangentes para veteranos experientes.


Dissipador de calor M.2

O dissipador de calor M.2 evita o estrangulamento que pode ocorrer com o 'armazenamento M.2 durante transferências sustentadas. O dissipador de calor é mantido no lugar por parafusos cativos, e esses parafusos cativos removíveis ajudam a reduzir o risco de deixar cair ou perder o dissipador de calor durante a remoção.


Dissipadores de calor VRM e almofadas térmicas

Os dissipadores de calor VRM e as almofadas térmicas melhoram a transferência de calor dos MOSFETs e calços para um melhor desempenho de arrefecimento.


Suporte DDR4

Melhorias no design do roteamento de traços dão aos mais recentes processadores Intel® um melhor acesso à largura de banda da memória. A tecnologia ASUS OptiMem II mapeia cuidadosamente os caminhos do sinal de memória através de diferentes camadas de PCB para reduzir a distância de encaminhamento e adiciona zonas tampão que reduzem significativamente o crosstalk.


ASUS OptiMemII

As revisões no encaminhamento de traços da motherboard dão aos mais recentes processadores acesso irrestrito à largura de banda da memória. A tecnologia ASUS OptiMem II mapeia cuidadosamente os caminhos do sinal de memória através de diferentes camadas de PCB para reduzir as vias e adiciona zonas tampão que reduzem significativamente o crosstalk.

Especificações

• CPU
• Socket Intel® LGA1700 para processadores Intel® Core ™ 13ª geração e Intel® Core ™.Processadores Intel® Core ™ , Pentium® Gold e Celeron® de 12ª geração * Suporte para a Tecnologia Intel® Turbo Boost 2.0 e Tecnologia Intel® Turbo Boost Max 3.0** *Verificar www.asus.com para obter a lista de suporte de CPU. ** O suporte da Tecnologia Intel® Turbo Boost 'Max 3.0 depende dos tipos de CPU.
• Chipset
• Intel® B760 chipset
• Memória
• 4 módulos DIMM, máx. 128GB, DDR4 '5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(' OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 'Unbuffered memory, sem ECC*
• Arquitetura de memória de dois canais
• Suporta Intel® Extreme Memory Profile (XMP)
• OptiMem II
• * Os tipos de memória suportados, a taxa de dados '(velocidade) e o número de módulos DRAM variam consoante a CPU e a configuração da memória; Para mais informações, consulte www.asus.com para obter a lista de suporte de memória.
• Gráficos
• 1 x DisplayPort**
• 2 x portas HDMI®*** *
• As especificações gráficas podem variar entre tipos de CPU. Consulte www.intel.com para obter atualizações.
• ** Suporta no máximo 4K@60Hz, conforme especificado em DisplayPort 1.4.
• *** Suporta 4K@60Hz, conforme especificado em HDMI® 2.1 .
• Ranhuras de expansão
• Processadores Intel® de 13ª e 12ª geração 1 ranhura PCIe 4.0 x16 chipset Intel® B760 1
• Ranhura PCIe 4.0 x16 (suporta o modo x4) 1 ranhura PCIe 4.0 x16 '(suporta o modo x1) Nota: Para garantir a compatibilidade do 'dispositivo instalado, consulte https://www.asus.com/support/ para obter a 'lista de periféricos compatíveis.
• Armazenamento
• Suporte total 2 ranhuras M.2 e 4 portas SATA de 6 Gb/s*
• Ranhura M.2 dos processadores Intel® de 13.ª e 12.ª geração1
• (Chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
• Chipset Intel® B760
• Ranhura M.22 (Chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
• 4 portas SATA 6Gb/s
• * A Tecnologia de Armazenamento Rápido Intel® suporta SATA RAID 0/1/5/10.
• ethernet
• 1 Realtek 2.5Gb Ethernet
• Wireless e Bluetooth
• Wi-Fi 6
• 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
• Compatível com a banda de frequência de 2,4/5 GHz
• Bluetooth v5.2
• * A versão Bluetooth pode variar, consulte o sítio Web do fabricante do módulo Wi-Fi para obter as especificações mais recentes.
• USB
• USB traseiro (6 portas no total)
• 2 portas USB 3.2 Gen 2 (2 Tipo A)
• 4 USB 2.0 (4 Tipo A)
• USB frontal (10 portas no total)
• 2 conectores USB 3.2 Gen 1 compatíveis com 4 portas adicionais Portas
• USB 3.2 Gen 1 1 conetor USB 3.2 Gen 1 (compatível com USB Type-C ®)
• 2 conectores USB 2.0 compatíveis com 4 portas USB 2.0 adicionais
• 1 conetor USB 2.0 compatível com 1 porta USB 2.0 adicional
• Áudio
• Áudio de alta definição CORDEC com som surround Realtek 7.1*
• - Suporta: deteção de jack, multi-streaming, reatribuição de tomadas no painel frontal
• - Suporta: deteção de tomadas, multi-streaming, reatribuição de tomadas no painel frontal
• - Suporta reprodução até 24-bit/192 kHz
• Caraterísticas de áudio
• Proteção de áudio
• Capacitores de áudio premium
• Camadas de PCB de áudio dedicadas
• * Chassis com módulo de áudio HD no painel frontal necessário para suportar saída de áudio surround 7.1.

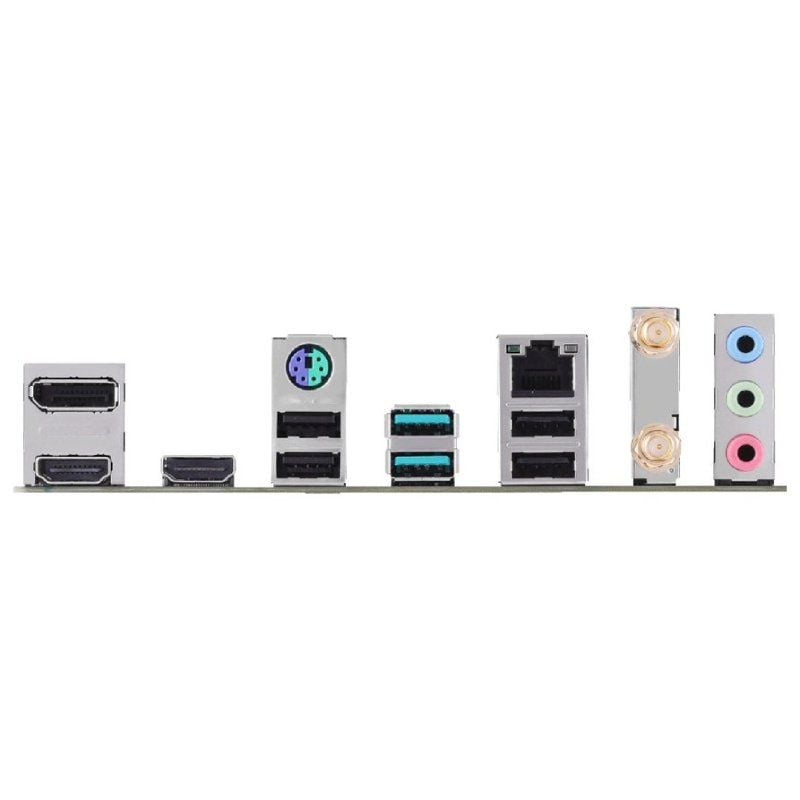

• Portas de E/S no painel traseiro
• 2 x USB 3.2 Gen 2 (2 Tipo A)
• 4 x USB 2.0 (4 Tipo A)
• 1 x DisplayPort
• 2 x HDMI®
• 1 x módulo Wi-Fi
• 1 x Realtek Ethernet 2,pinos para a ventoinha OPT da CPU
• 2 x 4 pinos para a ventoinha do chassis
• 1 x conetor de alimentação principal de 24 pinos
• 1 x conetor de alimentação +12V de 8 pinos
• 2 x conetor M.2 (Chave M)
• 4 x portas SATA 6Gb/s
• 2 x cabeçalhos USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
• 1 x conetor USB 3.2 Gen 1 (suporta USB Type-C®)
• 2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais
• 1 x cabeçalho USB 2.0 suporta 1 porta USB 2.0 adicional
• 3 x Cabeçalhos Endereçáveis Gen 2
• 1 x Cabeçalho Aura RGB
• 1 x Cabeçalho Clear CMOS
• 1 x Cabeçalho COM Port
• 1 x conetor de áudio do painel frontal (AAFP)
• 1 x conetor LPT
• 1 x conetor S/PDIF Out
• 1 x conetor SPI TPM (14-1pin)
• 1 x 20-3 pin System Panel header with Chassis intrude function
• Special features
• ASUS 5X PROTECTION III
• - DIGI+ VRM
• - LANGuard
• - Proteção contra picos de tensão
• - SafeSlot Core+
• - E/S traseiras em aço inoxidável
• ASUS Q-Design
• - Q-DIMM
• - Q-LED Core
• - Q-Slot
• Solução Térmica da ASUS
• - M-Heatsink.2 Cabeçalhos endereçáveis Gen 2
• Caraterísticas de software
• Software exclusivo da ASUS
• Armory Crate
• - Aura Creator
• - Aura Sync
• - Fan Xpert 2+
• - Energy Saving
• AI Suite 3
• - Digi+ VRM
• - PC Cleaner
• ASUS CPU-Z
• MyAsus
• Norton Deluxe (60 dias de teste gratuito)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• - ASUS CrashFree BIOS 3
• - ASUS EZ Flash 3
• - ASUS UEFI BIOS EZ Mode
• BIOS
• Flash ROM 128 Mb, UEFI AMI BIOS
• Gerenciabilidade
• WOL por PME, PXE
• Acessórios
• Cabos
• 2 cabos SATA 6 Gb/s
• Diversos

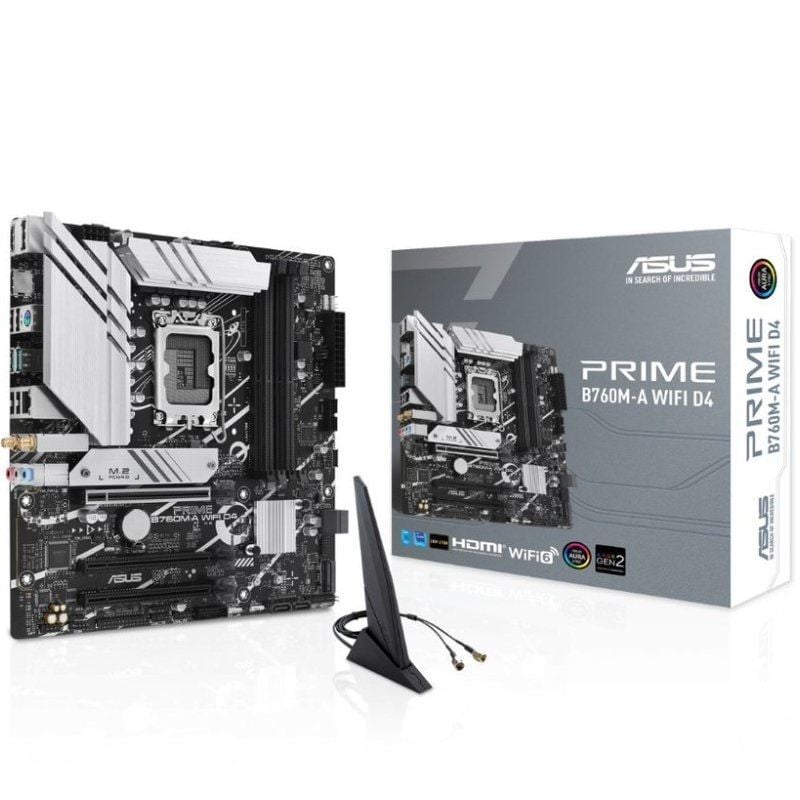

• 1 antena móvel ASUS Wi-Fi
• 1 protetor de E/S
• 1 pacote M de borracha.2
• 1 pacote de parafusos para SSD M.2
• Documentação
• 1 guia do utilizador
• Sistema operativo
• Windows® 11, Windows® 10 64-bit
• Fator de forma
• Fator de forma MATX
• (24,4cm x 24,4cm)
