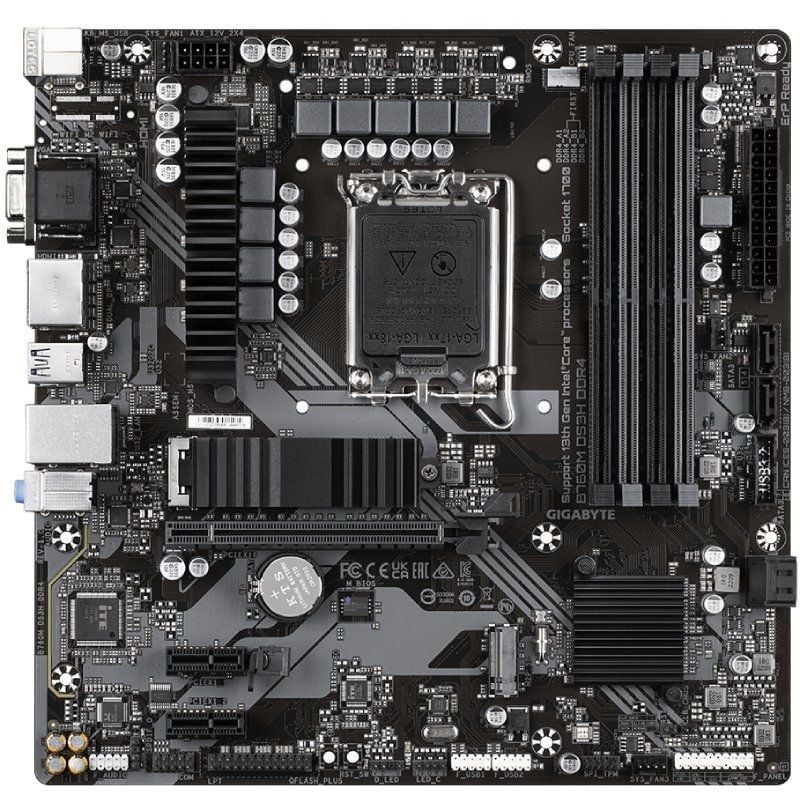

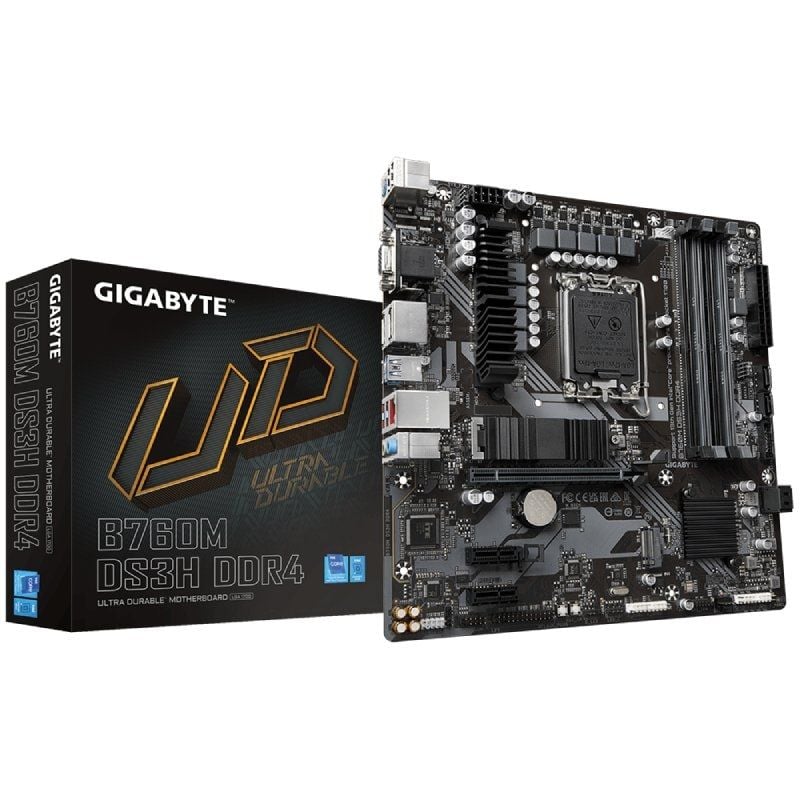

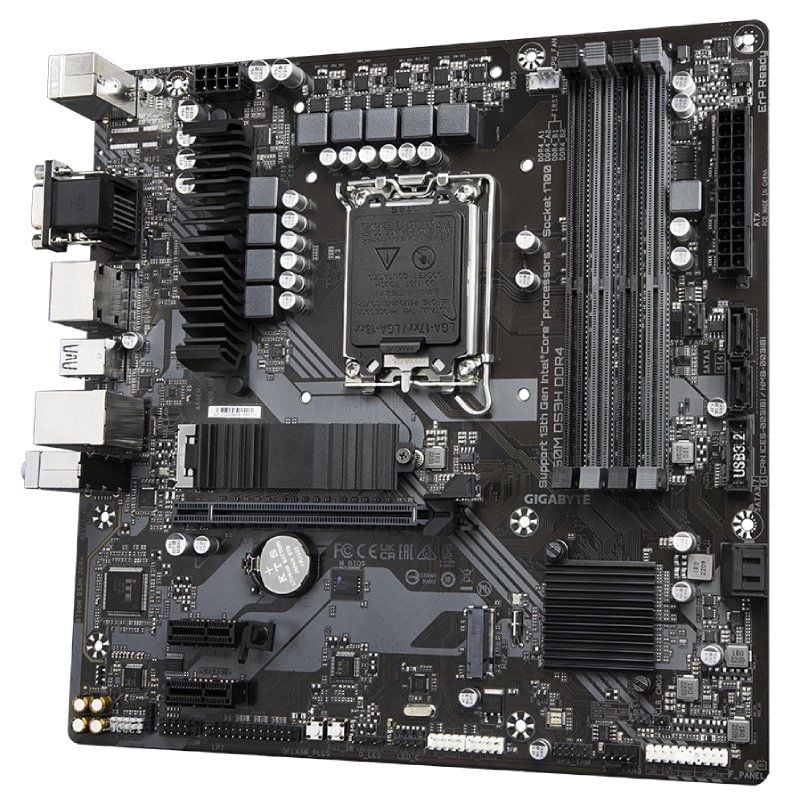

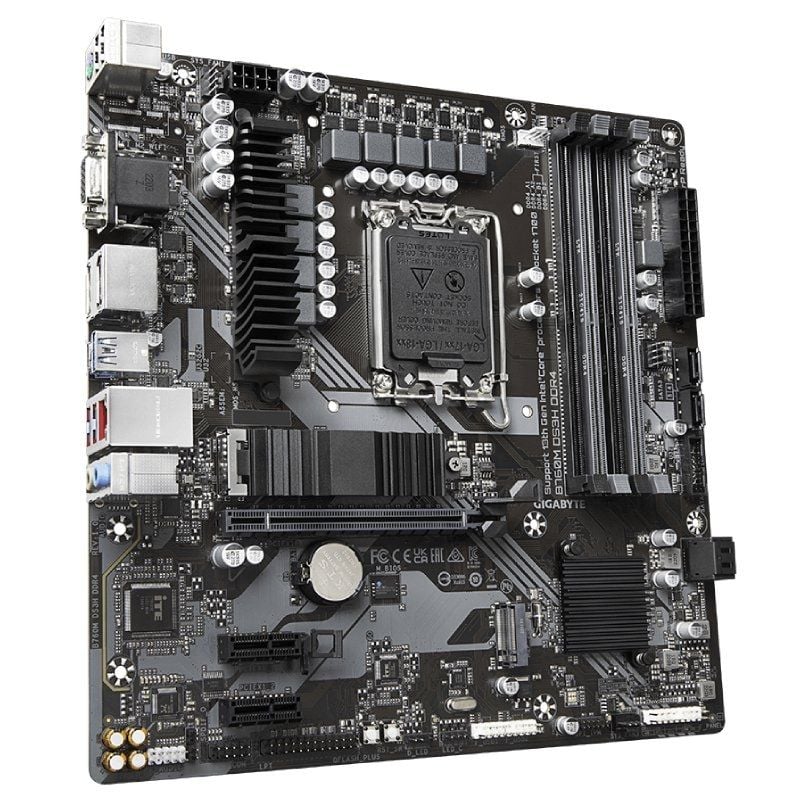

Placa-mãe Gigabyte B760M DS3H DDR4 Socket 1700 / Micro ATX

Descrição

Placa-mãe Gigabyte B760 DS3H DDR4

• Intel ® Socket LGA 1700: suporte para processadores das séries 13 e 12
• Desempenho incomparável: solução VRM digital híbrida de 6+2+1 fases
• DDR4 de canal duplo: suporte para módulo de memória XMP de 4*DIMMs
• Armazenamento de última geração: 2 conectores PCIe 4.0 x4 M.2
• Proteção térmica M.2: para garantir o desempenho do SSD M.2
• EZ-Latch: PCIe 4.0x16 com design de libertação rápida
• Redes rápidas: LAN de 2,5 GbE
• Conectividade alargada: USB- C® traseiro de 10 Gb/s, DP, HDMI
• Smart Fan 6: possui vários sensores de temperatura, cabeças de ventoinha híbridas com FAN STOP
• Q-Flash Plus: actualiza a BIOS sem instalar a CPU, a memória e a placa gráfica

Design híbrido de VRM digital 6+2+1-fase

<8226; 6+2+1-fase low RDS MOSFET (ativado)

• Choke e condensadores Premium para melhorar a resposta a transientes e minimizar a oscilação

Proteção térmica ultra-eficiente M.2 da GIGABYTE

Com a durabilidade em mente, a GIGABYTE oferece uma solução térmica para dispositivos SSD M.2. A Proteção Térmica M.2 evita estrangulamentos e estrangulamentos de SSDs M.2 de alta velocidade, ajudando a evitar que os SSDs M.2.2 SSDs, ajudando a dissipar o calor antes que se torne um problema.

CONECTIVIDADE

As motherboards GIGABYTE permitem a derradeira experiência conectada com incríveis velocidades de transferência de dados através da rede e armazenamento de última geração.

PERSONALIZAÇÃO

As motherboards da GIGABYTE incluem vários softwares úteis e intuitivos para ajudar os utilizadores a controlar todos os aspectos da motherboard e fornecer um efeito de iluminação personalizável com uma estética excecional para se adequar à sua personalidade única.

EZ PCIe Latch

Desbloqueia facilmente a trava do slot PCIe ao remover a placa gráfica do slot PCIe.

Especificações

• Processador
• Socket LGA1700: Suporte para Intel® Core™, Pentium® Gold e Celeron® 13th.A cache L3 varia consoante a CPU
• (Consulte a 'Lista de suporte de CPU' para obter mais informações).
• Chipset
• Intel® B760 Express Chipset
• Memória
• Compatível com DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 módulos de memória MT/s
• 4 tomadas DDR DIMM que suportam até 128 GB (32 GB de capacidade DIMM individual) de memória de sistema
• Arquitetura de memória de canal duplo
• Compatibilidade com módulos de memória DIMM 1Rx8/2Rx8 sem memória tampão ECC (funcionam em modo não-ECC)
• Compatibilidade com módulos de memória DIMM 1Rx8/2Rx8 (funcionam em modo não-ECC)
• Compatibilidade com módulos de memória DIMM 1Rx8/2Rx8 (funcionam em modo não-ECC)
• Compatibilidade com módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem ECC
• Compatibilidade com módulos de memória Extreme Memory Profile (XMP)
• (Consulte a 'Lista de suporte de memória' para obter mais informações).
• Gráficos integrados
• Processador gráfico integrado: Intel ® HD Graphics suportam:
• 1 porta D-Sub, suportando resolução máxima de 1920x1200 a 60 Hz
• 1 porta HDMI, suportando resolução máxima de 4096x2160 a 60 Hz
• * Compatível com HDMI 2.0 e HDCP 2.3.
• 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
• * Compatível com DisplayPort versão 1.2 e HDCP 2.3
• 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
• * Compatível com a versão 1.2 do DisplayPort.
• (As especificações gráficas podem variar consoante a compatibilidade do CPU).
• Suporte para até quatro ecrãs em simultâneo
• Áudio
• Codec de áudio Realtek®
• Áudio de alta definição
• 2/4/5.1/7.1 canais
• * Pode alterar a funcionalidade de um conetor de áudio utilizando o software de áudio. Para configurar o áudio de 7.1 canais, aceda ao software de áudio para a configuração de áudio.
• Suporte de saída S/PDIF
• LAN
• Realtek® 2.5GbE (2.5 Gbps/ 1 Gbps/100 Mbps)
• ChipLAN
• Sockets de expansão
• UPC:
• 1 x slot PCI Express x16, compatível com PCIe 4.0 e funcionando em x16
• Chipset:
• 2 x slots PCI Express x1, compatíveis com PCIe 3.0 e funcionando em x1
• Interface de armazenamento
• UPC:
• 1 x conetor M.2 (Socket 3, chave M, 2280 PCIe 4.0 x4/x2 tipo compatível com SSD) (M2A_CPU)
• Chip set:
• 1 x conetor M.2 (Socket 3, chave M, compatível com SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 x conectores SATA 6Gb/s
• Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
• USB
• Chipset:
• 1 x porta USB Type-C ® no painel traseiro, compatível com USB 3.2 Gen 2
• 5 x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do cabeçalho USB interno)
• 2 x USB 2.0/1.1 no painel traseiro
• Chipset + 2 hubs USB 2.0:
• 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Conectores de E/S internos
• 1 conetor de alimentação principal ATX de 24 pinos
• 1 conetor de alimentação ATX 12V de 8 pinos
• 1 conetor de ventoinha da CPU.
• 3 conectores para ventoinhas de sistema
• 1 conetor para fita LED endereçável
• 1 conetor para fita LED RGB
• 2 conectores M.2
• 2 conectores M.2 Socket 3
• 4 conectores SATA 6Gb/s
• 1 conetor de painel frontal
• 1 conetor de áudio de painel frontal
• 1 conetor USB 3.2 Gen 1
• 2 conectores USB 2.0/1.1
• 1 conetor de módulo de plataforma segura (apenas para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1 conetor de porta serial
• 1 conetor de porta paralela
• 1 conetor de saída S/PDIF
• 1 botão Q-Flash Plus
• 1 botão de reset.
• 1 x jumper de reset
• 1 jumper CMOS transparente

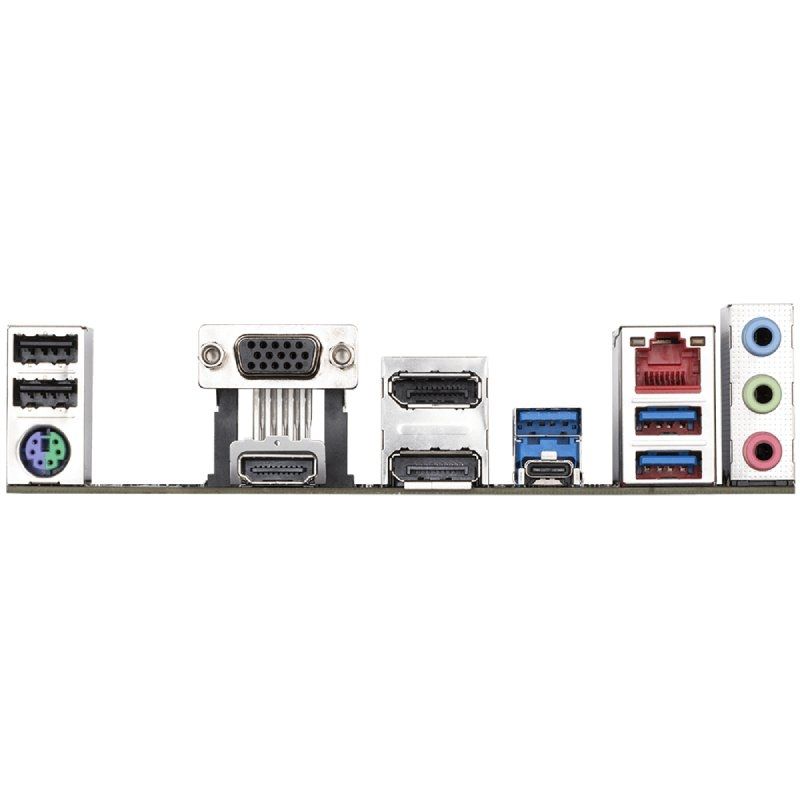

• Painel de E/S traseiro
• 2 portas USB 2.0/1.1
• 1 porta de teclado/rato PS/2
• 1 porta D-Sub
• 1 porta HDMI
• 2 portas de monitor
• 3 portas USB 3.2 Gen 1
• 1 x porta USB Type-C®, compatível com USB 3.2 Gen 2
• 1 x porta RJ-
• 1 x porta RJ-45
• 3 conectores de áudio
• Controlador de E/S
• Chip controlador de E/S iTE®
• Hardware de monitorização
• Deteção de tensão
• Deteção de temperatura
• Deteção de velocidade da ventoinha
• Deteção de velocidade da ventoinha
• Deteção de fluxo de água de arrefecimento
• Deteção de fluxo de água de arrefecimento
• Deteção de velocidade da ventoinha
• Deteção de velocidade da ventoinha
• Deteção de velocidade da ventoinha caudal de água de arrefecimento
• Aviso de falha da ventoinha
• Controlo da velocidade da ventoinha
• * A compatibilidade com a função de controlo da velocidade da ventoinha dependerá do chiller que instalar.
• BIOS
• 1 flash de 128 Mbit
• UEFI AMI BIOS licenciada
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Outras caraterísticas
• GIGABYTE Control Center (GCC)
• * As aplicações disponíveis no GCC podem variar consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Software incluído
• Norton® Internet Security (versão OEM)
• Software de gerenciamento de largura de banda de LAN
• Sistema operacional
• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 de 64 bits
• Formato
• Fator de forma Micro ATX; 24,4 cm × 24,4 cm
