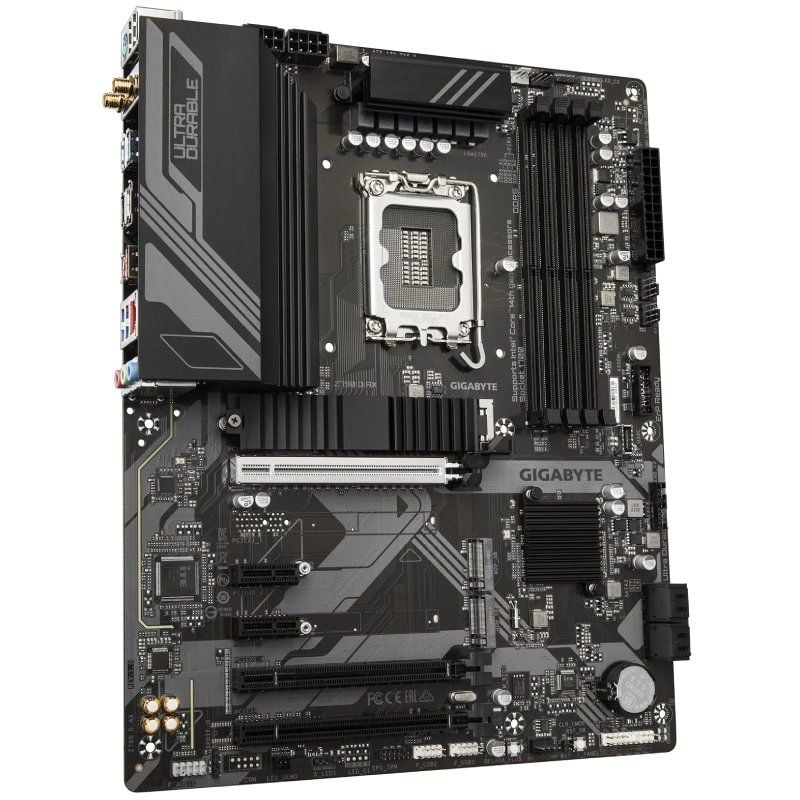

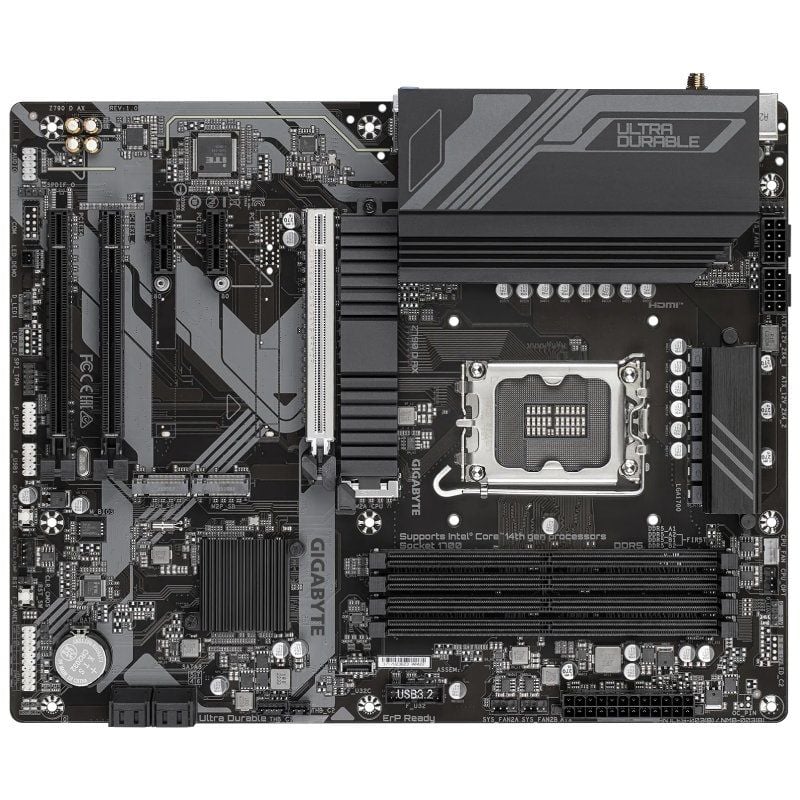

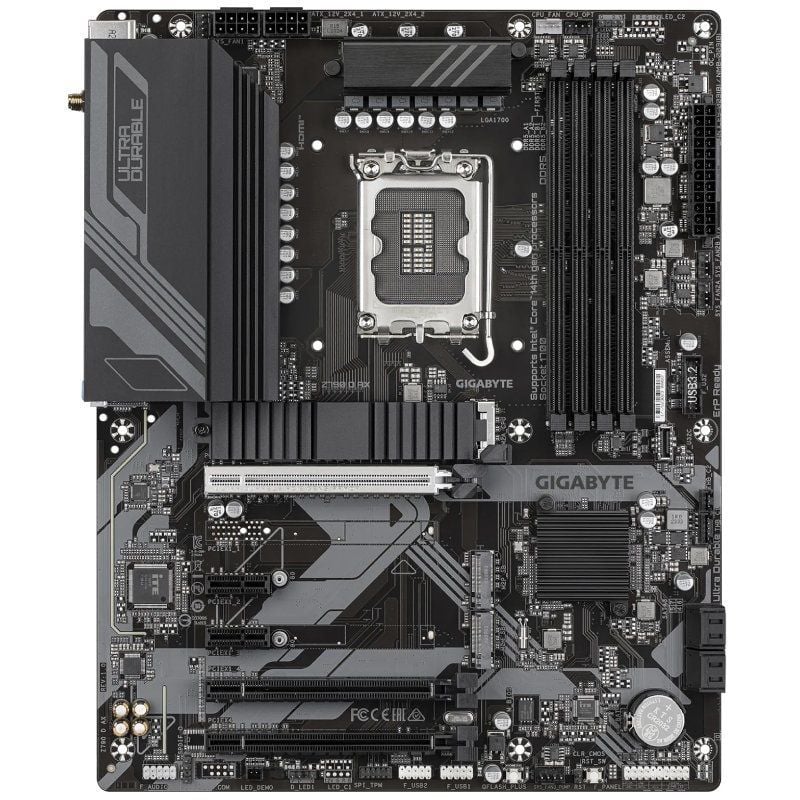

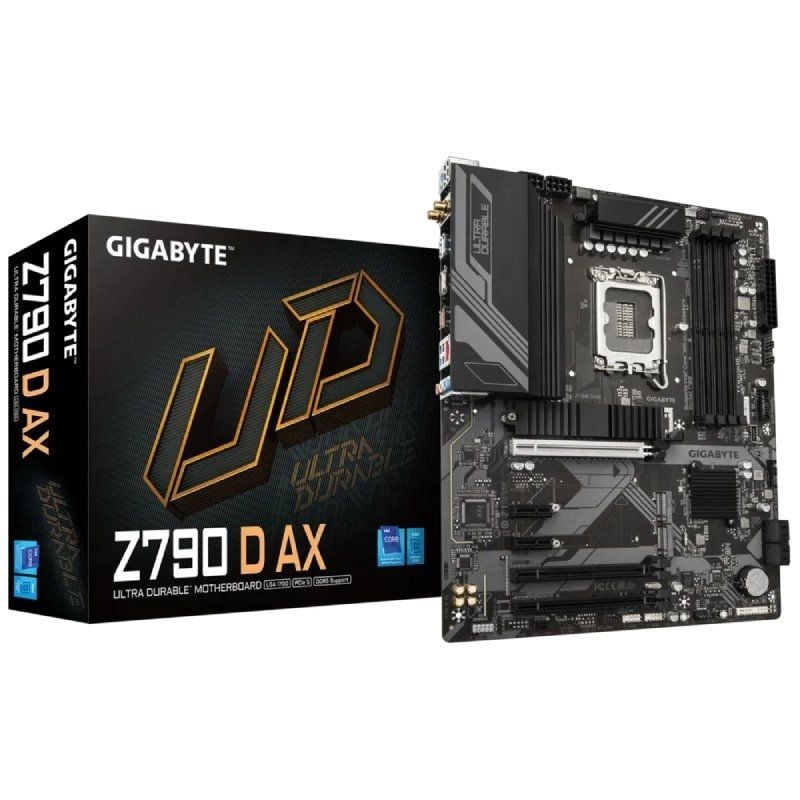

Placa-mãe Gigabyte Z790 D AX Socket 1700 Socket 1700

Descrição

Z790 D AX

• Suporta processadores Intel Core 14º, 13º e 12º
• Desempenho incomparável: solução VRM digital de duplo estágio 12*+1+1
• DDR5 de canal duplo: 4 DIMMs com suporte para módulo de memória XMP 3.0
• Armazenamento de última geração: 3 conectores PCIe 4.0 x4 M.2
• Projeto térmico avançado e proteção térmica M.2: para garantir a estabilidade da energia do VRM e o desempenho do SSD M.2
• EZ-Latch: slot PCIe 4.0x16 com design de liberação rápida
• Rede rápida: LAN 2.5GbE e Wi-Fi 6E 802.11ax
• Conectividade alargada: DP, HDMI, USB-C traseiro de 10Gb/s
• Smart Fan 6: Possui vários sensores de temperatura, cabeças de ventoinha híbridas com função FAN STOP
• Q-Flash Plus: Atualize o BIOS sem instalar CPU, memória ou placa gráfica

Durable Performance

As placas-mãe GIGABYTE Ultra Durable, construídas com componentes ideais de dentro para fora, oferecem excelente desempenho e uma plataforma atemporal

Digital VRM Design

O melhor design VRM já construído com componentes da mais alta qualidade.

• 12+1+1 fase digital PWM + baixo RDS(on)
• Suporta os mais recentes CPUs e oferece melhor desempenho do sistema e máxima escalabilidade de hardware.

Unlock DDR5

Overclocking DDR5 até 7600 e além*

A GIGABYTE oferece uma plataforma testada e comprovada com um aumento extremo no desempenho da memória.

Roteamento de Memória Blindado

Todo o roteamento de memória está sob a camada interna da PCB protegida por uma grande camada de terra para protegê-la de interferências externas.

Topologia Otimizada de Impedância

Ao otimizar a largura, comprimento e estilo do traço de memória da simulação HPC para a implementação real, a impedância geral entre o controlador de memória da CPU e os módulos de memória é reduzida para maior velocidade DDR5.

PCPC de baixa perda de sinal

O material de PCB de grau de servidor de perda média ou baixa é escolhido para reduzir a perda de sinal dentro da PCB e manter a transmissão de sinal DDR5 de alta velocidade.

Conectividade futura

A melhor conetividade com incríveis velocidades de transferência de dados pela rede e armazenamento de última geração.

Smart Fan 6

Assegura um arrefecimento ideal e um funcionamento silencioso para o seu PC de jogos, com suporte para ventoinhas e bombas PWM/DC, definições personalizáveis e monitorização intuitiva da temperatura.

Especificações

• Processador
• Socket LGA1700: Suporte para processadores Intel Core, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração
• Socket LGA1700: Suporte para processadores Intel Core, Pentium® Gold e Celeron®.O cache L3 varia de acordo com a CPU
• Chipset
• Intel® Z790 Express
• Memória
• Processadores Intel Core i9/i7 de 14a e 13a geração:
• Processadores Intel Core i9/i7:
• Processadores Intel Core i9/i7:
• Processadores Intel Core i9/i7.Geração:
• Módulos de memória DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s
• Processadores Intel® Core™ i5/i3 de 13.ª geração e processadores Intel® Core™, Pentium® Gold e Celeron® de 12.Geração de processadores:
• Suporte para módulos de memória DDR5 de 4800/4400 MT/s
• 4 soquetes DIMM DDR5 com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema
• Arquitetura de memória de canal duplo
• Suporte para DIMMs sem buffer ECC 1Rx8/2Rx8 (operam em modo não-ECC)
• Arquitetura de memória de canal duplo
• Suporte para DIMMs sem buffer ECC 1Rx8/2Rx8 (operam em modo não-ECC)
• DIMMs de canal duplo (operam em DIMMs de canal duplo (funcionam em modo não-ECC)
• Suporte para módulos de memória DIMM sem memória tampão 1Rx8/2Rx8/1Rx16 não-ECC
• Suporte para módulos de memória Extreme Memory Profile (XMP)
• (A configuração da CPU e da memória pode afetar a memória suportada (Para mais informações sobre os tipos de memória, consulte a secção seguinte para obter mais informações, Para mais informações sobre a taxa de dados e número de módulos DRAM, por favor consulte a 'Lista de Compatibilidade de Memória' no website da GIGABYTE).
• Gráficos Integrados
• Processador Gráfico Integrado: Suporte para Gráficos HD Intel®:
• 1 porta HDMI, suportando até 4096 x 2160 de resolução a 60 Hz
• * Suporte para HDMI 2.1 e HDCP 2.3.
• ** Suporte para portas nativas HDMI 2.1 compatíveis com TMDS.
• 1 DisplayPort, suportando uma resolução máxima de 4096 x 2304 a 60 Hz
• * Compatibilidade com DisplayPort 1.2 e HDCP 2.3
• (As especificações gráficas podem variar dependendo da compatibilidade da CPU).
• Áudio
• Realtek® Audio CODEC
• Áudio de alta definição
• 2/4/5.1/7.1 canais
• * Pode alterar a funcionalidade de um conetor de áudio utilizando o software de áudio. Para configurar o áudio de 7.1 canais, aceda ao software de áudio para obter as definições de áudio.
• Suporte de saída S/PDIF
• LAN
• Chip LAN Realtek 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
• Módulo de comunicações sem fios
• Intel Wi-Fi 6E AX211 (PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Suporte para o padrão sem fio 11ax de 160 MHz
• (A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
• Sockets de expansão
• CPU:
• 1 slot PCI Express x16, compatível com PCIe 5.0 e funcionando em x16 (PCIEX16)
• * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.
• Chipset:
• 1 slot PCI Express x16, compatível com PCIe 4.0 e funcionando em x4 (PCIEX4)
• 1 slot PCI Express x16, PCIe 3.0 e funcionando em x1 (PCIEX1_4)
• 2 slots PCI Express x1, compatíveis com PCIe 3.0 e funcionando em x1 (PCIEX1_2, PCIEX1_3)
• Interface de armazenamento
• CPU:
• 1 soquete M.2 (Socket 3, chave M, 22110/2280 tipo PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
• Chipset:
• 1 conetor M.2 (Socket 3, chave M, 2280 compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)
• 1 conetor M.2 (Socket 3, chave M, 2280 compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)
• 1 conetor M.2 (Soquete 3, chave M, tipo 2280 compatível com SSD PCIe 4.0 x4/x2), tipo 2280 SATA e PCIe 4.0 x4/x2 SSD) (M2M_SB)
• 4 conectores SATA 6Gb/s
• Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe
• Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
• USB
• Chipset:
• 1 porta USB Type-C® no painel traseiro, compatível com USB 3.2 Gen 2
• 1 porta USB Type-C® compatível com USB 3.2 Gen 1, disponível através do conetor USB interno
• 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
• 6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conetor USB interno)
• 2 portas USB 2.0/1.1 no painel traseiro
• USB 2.0 Chipset+Hub:
• 4 portas USB 2.0/1.1, disponíveis através de conectores USB internos
• Conectores E/S internos
• 1 conetor de alimentação principal ATX de 24 pinos
• 2 conectores de alimentação ATX de 12V de 8 pinos
• 1 conetor de ventoinha da CPU
• 1 conetor de ventilador/refrigerador líquido
• 1 conetor de ventilador/refrigerador líquido para bomba de arrefecimento líquido/ventilador da CPU
• 3 conectores para ventiladores do sistema
• 1 conetor para bomba de arrefecimento líquido/ventilador do sistema
• 2 conectores para tiras de LED endereçáveis
• 3 conectores M.2 Socket 3
• 4 conectores SATA 6 Gb/s
• 1 conetor de painel frontal
• 1 conetor de áudio de painel frontal
• 1 conetor de saída S/PDIF
• 1 conetor USB Type-C®, compatível com USB 3.2 Gen 1
• 1 conetor USB 3.2 Gen 1
• 2 conectores USB 2.0/1.1
• 2 Thunderbolt™
• 1 conetor Trusted Platform Module Header (apenas para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 apenas)
• 1 botão de reset
• 1 botão Q-Flash Plus
• 1 jumper de reset
• 1 jumper Clear CMOS

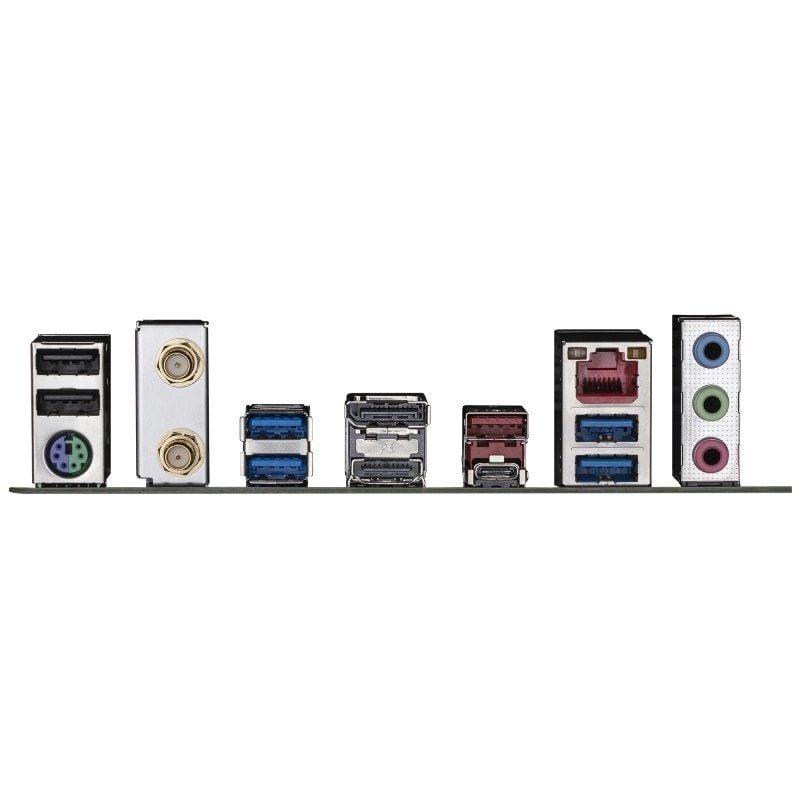

• 1 painel de E/S traseiro
• 1 porta de teclado/rato PS/2
• 1 porta USB Type-C®, compatível com USB 3.2 Gen 2
• 1 porta USB 3.2 Gen 2 Type-A (vermelha)
• 4 portas USB 3.2 Gen 1
• 2 portas USB 2.0/1.1
• 2 conectores de antena SMA (2T2R)
• 1 porta HDMI
• 1 porta DisplayPort
• 1 porta RJ
• 1 conetor de antena SMA (2T2R)
• 1 porta HDMI
• 1 porta DisplayPort
• 1 porta RJ-45
• 3 conectores de áudio
• Controlador de E/S
• Chip controlador de E/S iTE®
• Monitorização de hardware
• Sensor de tensão
• Sensor de temperatura
• Sensor de velocidade da ventoinha
• Sensor de velocidade da ventoinha
• Fluxo de arrefecimento de água Taxa de fluxo de arrefecimento da água
• Aviso de falha da ventoinha
• Controlo da velocidade da ventoinha
• * A compatibilidade da função de controlo da velocidade da ventoinha (bomba) dependerá da ventoinha (bomba) que instalar.
• BIOS
• 1 x 256 Mbit flash
• UEFI AMI licenciada para uso da BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Outras caraterísticas
• GIGABYTE Control Center (GCC)
• * As aplicações disponíveis no GCC podem variar de acordo com o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Suporte para Smart Backup
• Software incluído
• Norton Internet Security (versão OEM)
• Software de gestão de largura de banda de LAN
• Sistema operativo
• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 de 64 bits
• Formato
• Fator de forma ATX; 30,5 cm x 24,4 c
