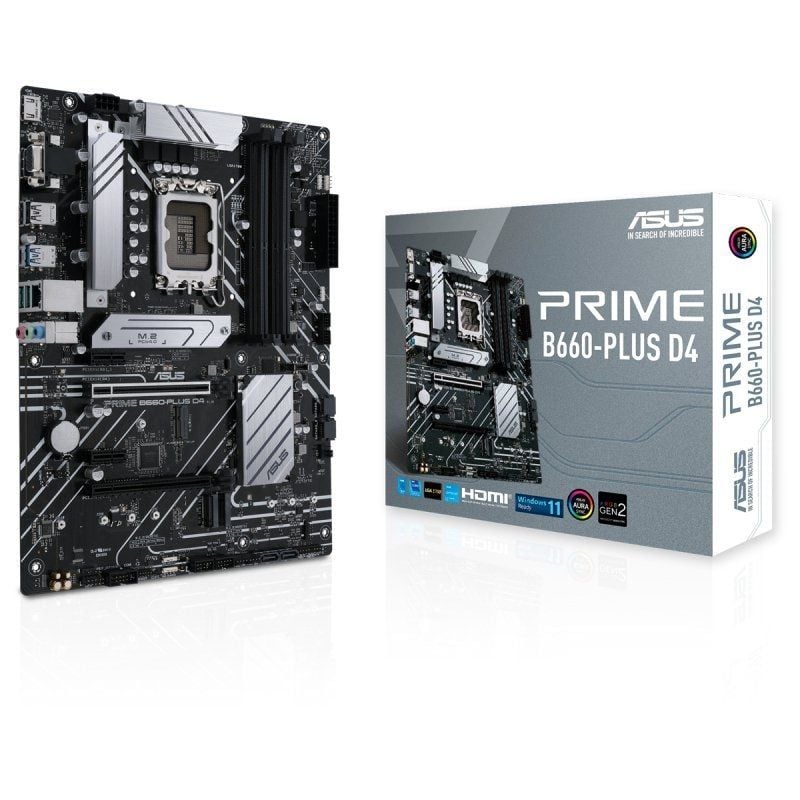

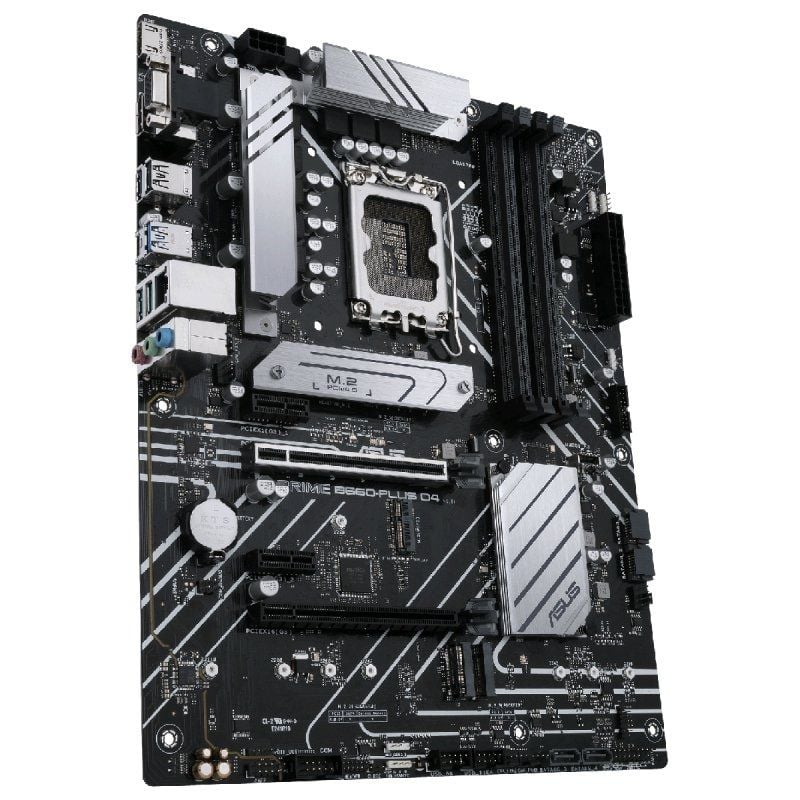

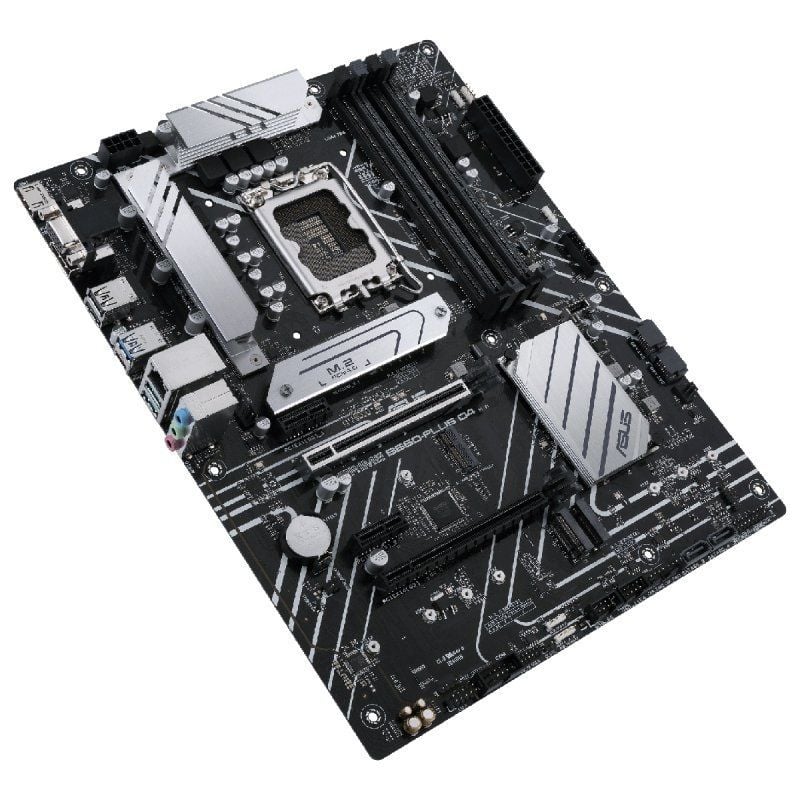

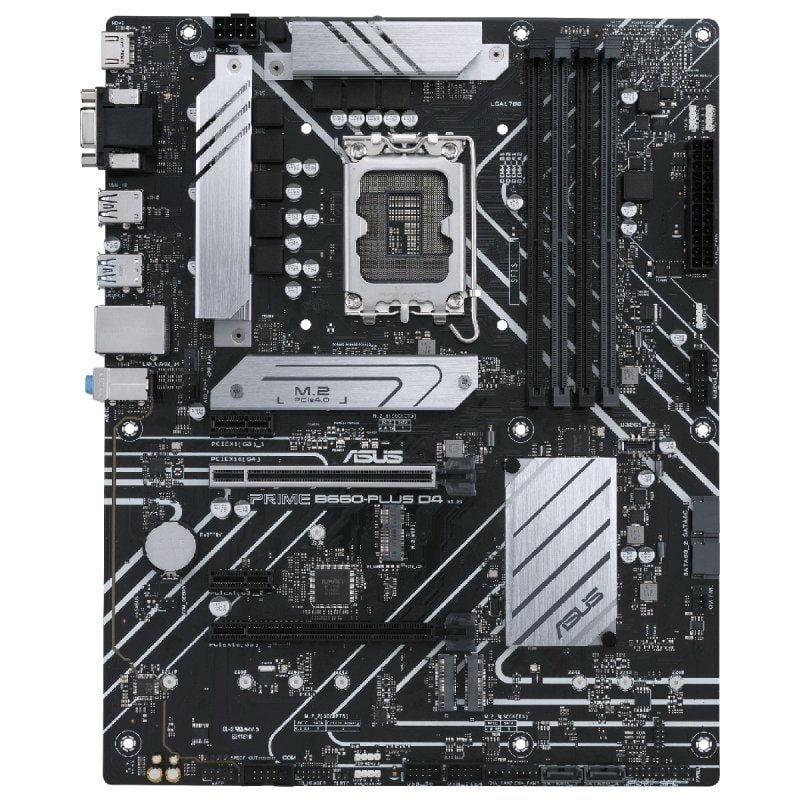

Placa-mãe Asus Prime B660-plus D4 Socket 1700

Descrição

ASUS PRIME B660-PLUS D4: Placa-mãe ATX Intel® B660 (LGA 1700) com 8 estágios de fonte de alimentação, slots PCIe 4.0, três slots M.2, Realtek 2.5Gb Ethernet, USB 3.2 Gen. 2x2 Type-C® traseiro, USB 3.2 Gen. 1 Type-C® frontal

• Socket LGA 1700 para processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª Geração.
• Solução de alimentação optimizada: 12+1 fases de fonte de alimentação com tomadas ProCool, bobinas de liga de alta qualidade e condensadores robustos para processadores multi-core.
• Design térmico optimizado: Tampa de E/S integrada, dissipadores de calor VRM com heatpads de alta condutividade e três dissipadores de calor M.2Rede de alto desempenho: Intel® Wi-Fi 6 (802.11ax) e Intel® 2.5Gb Ethernet com ASUS LANGuard.
• Melhor conetividade para jogos: Suporta saídas HDMI® 2.1 e DisplayPort™ 1.4, três ranhuras M.2 e USB 3.2 Gen. 2x2 Type-C®.
• Controlo inteligente: Recursos de resfriamento, rede e cancelamento
• Intel® Socket LGA 1700: Compatível com processadores Intel® de 12ª geração.
• Conectividade de alta velocidade: slots PCIe 4.0, três slots M.2, USB 3.2 Gen. 2x2 Tipo-C® traseiro, USB 3.2 Gen. 1 Tipo-C® frontal, Realtek 2.5Gb Ethernet e Thunderbolt™ 4 suporte.
• Resfriamento abrangente: dissipador de calor VRM, dissipador de calor M.2, dissipador de calor PCH, conectores de ventilador híbridos e Fan Xpert 2+
• ASUS OptiMem: O design preserva a integridade dos sinais de memória e aumenta a estabilidade da memória.
• Redução de ruído assistida por IA para simplificar a configuração e melhorar o desempenho.
• Fácil DIY: M.2 Q-Latch, I/O shield, botão BIOS FlashBack™ e Q-LED.
• Personalização incomparável: Iluminação Aura Sync RGB exclusiva da ASUS com um conetor RGB e três endereçáveis de 2ª Geração.
• Som líder na indústria de jogos: ALC4080 com amplificador Savitech SV3H712, DTS® Sound Unbound™ e Sonic Studio III.
• Software de qualidade: AIDA64 Extreme 60 dias de teste gratuito e painel de controlo UEFI BIOS intuitivo com MemTest86.

Os nossos engenheiros conceberam a série ASUS Prime para aproveitar todo o potencial dos processadores Intel® de 12ª Geração. Equipada com um poderoso design de energia, soluções de arrefecimento abrangentes e opções de afinação inteligentes, a série Prime B660 inclui opções de afinação de desempenho intuitivas para entusiastas de DIY.

VERSATILIDADE

A série ASUS Prime incorpora uma grande variedade de controlos. As motherboards Prime B660 incluem opções que o ajudam a personalizar e afinar todos os aspectos do seu sistema para que possa trabalhar da forma que deseja, ter o melhor desempenho e ser o mais produtivo possível.

Eficiência energética global

A EPU reduz o consumo de energia. O modo Away é uma definição de poupança de energia que desactiva os controladores de E/S quando não estão a ser utilizados.

UEFI BIOS

A nossa famosa ASUS UEFI BIOS tem tudo o que precisa para configurar e afinar o seu sistema. Inclui opções inteligentemente simplificadas para principiantes de bricolage e funcionalidades abrangentes para veteranos experientes.

Configurações avançadas para utilizadores experientes

O modo UEFI avançado permite-lhe assumir o controlo total do seu PC. A função de pesquisa torna mais fácil encontrar o que procura e as funcionalidades avançadas permitem-lhe fazer ajustes inteligentes para configurar o desempenho da forma que preferir.

ARREFRIGERAÇÃO

A série Prime B660 possui vários dissipadores de calor e conectores de ventoinha híbridos para manter o seu equipamento estável durante cargas de trabalho pesadas.

Dissipador de calor M.2

O dissipador de calor M.2 evita que o desempenho da unidade M.2 diminua durante transferências sustentadas. O dissipador de calor é fixado com parafusos cativos.

Design do arrefecedor

A série Prime B660 inclui controlos de arrefecimento abrangentes que podem ser configurados a partir do Fan Xpert 2+ e da BIOS UEFI.

Múltiplas fontes de temperatura

Cada tomada pode ser configurada para reagir aos 3 sensores térmicos. O Fan Xpert 2+ permite o mapeamento da temperatura das placas gráficas ASUS para otimizar o arrefecimento durante cargas intensivas de GPU e CPU

PERFORMANCE

A série Prime B660 foi concebida para lidar com os núcleos e largura de banda dos processadores Intel® Core™ da 12ª Geração. As motherboards B660 incluem um fornecimento de energia estável, arrefecimento intuitivo, opções de conetividade versáteis e tudo o que necessita para aumentar a sua produtividade diária.

Fornecimento de energia

O fornecimento de energia estável é essencial para tirar o máximo partido do desempenho dos processadores Intel Core de 12ª geração, A Prime Z690-P WiFi D4 está preparada para satisfazer os requisitos dos novos CPUs multi-core.

Memória DDR4

Os novos circuitos da motherboard permitem que os novos processadores da Intel acedam a uma largura de banda de memória sem restrições. A tecnologia ASUS OptiMem II mapeia cuidadosamente as pistas de memória através de diferentes camadas do PCB para reduzir significativamente a interferência.

Três ranhuras M.2 (até 64 Gbps)

O Prime B660-PLUS D4 inclui três ranhuras M.2 que suportam transferências de dados até 64 Gbps via PCIe® 4.0. Desfrute de tempos de arranque e carregamento mais rápidos para o SO e aplicações.

• CPU

• Socket Intel® LGA1700 para processadores Intel® Core ™, Pentium® Gold e Celeron® de 12ª geração*
• Suporta a tecnologia Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0 **
• * Consulte www.asus.com para obter a lista de compatibilidade de CPU.
• ** O suporte à Intel® Turbo Boost Max Technology 3.0 depende dos tipos de CPU.
• Intel® Socket LGA1700 para processadores Intel® Core ™, Pentium® Gold e Celeron® de 12ª geração *
• Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0 são suportados **
• * Veja www.asus.com para obter a lista de compatibilidade de CPUs.
• ** O suporte da tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.

• Chipset

• Intel® B660 chipset

• Memória

• 4 x DIMM, máx. 128GB, DDR4
• 5066 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Non-ECC, memória sem memória tampão *
• Arquitetura de memória de canal duplo
• Suporta Intel® Extreme Memory Profile (XMP)
• OptiMem
• * A taxa de dados real da memória depende dos tipos de CPU e dos módulos DRAM; para mais informações, consulte www.asus.com para obter uma lista de suporte de memória.
• 4 x DIMMs, máx. 128GB, DDR4
• 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Non-ECC, memória sem memória tampão *
• Arquitetura de memória de canal duplo
• Suporta Intel® Extreme Memory Profile (XMP)
• OptiMem
• * A taxa de dados real da memória depende dos tipos de CPU e dos módulos DRAM; para mais informações, consulte www.asus.com para obter uma lista de suporte de memória.

• Gráficos

• 1 x DisplayPort **
• 1 x porta D-Sub
• 1 x porta HDMI® ***
• * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
• ** Suporta no máximo 4K @ 60Hz, conforme especificado em DisplayPort 1.4.
• *** Suporta 4K @ 60Hz, conforme especificado em HDMI 2.1.
• **** suporte à resolução VGA depende da resolução do processador.
• 1 x DisplayPort **
• 1 x porta D-Sub
• 1 x porta HDMI® ***
• * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
• ** Suporta no máximo 4K @ 60Hz, conforme especificado em DisplayPort 1.4.
• *** Suporta 4K @ 60Hz, conforme especificado em HDMI 2.1.
• **** suporte à resolução VGA depende da resolução do processador.

• Ranhuras de expansão

• Processadores Intel® de 12ª geração
• 1 x ranhura PCIe 4.0 x16
• Chipset Intel® B660 *
• 1 x ranhura PCIe 3.0 x16 (suporta modo x4)
• 2 x PCIe 3.0 x1
• * Suporta a memória Intel® Optane H-Series numa ranhura PCIe ligada ao PCH
• Processadores Intel® de 12ª geração
• 1 x ranhura PCIe 4.0 x16
• Chipset Intel® B660 *
• 1 x PCIe 3.0 x16 (suporta o modo x4)
• 2 x ranhuras PCIe 3.0 x1
• * Suporta a memória Intel® Optane H-Series numa ranhura PCIe ligada ao PCH

• Armazenamento

• Processadores Intel® de 12ª Geração
• Ranhura M.21 (chave M), tipo 2242/2260/2280
• Os processadores Intel® de 12ª geração suportam o modo PCIe 4.0 x4.
• Chipset Intel® B660
• Slot M.2_2 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4) **
• Slot M.23 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x2)
• 4 portas SATA 6Gb/s
• * A Tecnologia de Armazenamento Rápido Intel® suporta SATA RAID 0/1/5/10.
• ** A Tecnologia de Armazenamento Rápido Intel® suporta Memória Intel® Optane Série H em slots M.2 ligados ao PCH. Ranhuras M.2 ligadas ao PCH.
• Total suporta 3 ranhuras M.2 e 4 portas SATA 6Gb/s*
• Processadores Intel® de 12ª Geração
• M.2_Slot_1 (chave M), tipo 2242/2260/2280
• Os processadores Intel® de 12ª Geração suportam o modo PCIe 4.0 x4.
• Chipset Intel® B660
• Ranhura M.22 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4) **
• Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x2)
• 4 portas SATA 6Gb / s
• * A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10.
• ** A Intel® Rapid Storage Technology suporta a memória Intel® Optane H-Series no PCH

• Ethernet

• ASUS LANGuard
• 1 x Realtek 2.5Gb Ethernet
• ASUS LANGuard

• Wireless e Bluetooth

• * Módulo Wi-Fi vendido separadamente.
• Somente slot M.2. (Chave E, CNVi e PCIe) *
• * Módulo Wi-Fi vendido separadamente.

• USB

• 1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 portas USB 3.2 Gen 2 (2 x Tipo A)
• 1 x USB 3.2 Gen 1 (1 x Tipo A)
• 2 portas USB 2.0 (2 x Tipo A)
• USB traseira (6 portas no total)
• 1 porta USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 portas USB 3.2 Gen 2 (2 x Tipo A)
• 1 x USB 3.2 Gen 1 (1 x Tipo-A)
• 2 portas USB 2.0 (2 x Tipo-A)
• USB frontal (7 portas no total)
• 1 conetor USB 3.2 Gen 1 (compatível com USB Tipo-C®)
• 1 conetor USB 3.2 Gen 1 que suporta 2 portas USB 3.2 Gen 1 adicionais
• 2 x cabeçalhos USB 2.0 que suportam 4 portas USB 2.0 adicionais
• 1 x conetor USB 3.2 Gen 1 (compatível com USB Type-C®)
• 1 x USB 3.2 Gen 1 compatível com 2 portas USB 3.2 Gen 1 adicionais
• 2 x cabeçalhos USB 2.0 que suportam 4 portas USB 2.0 adicionais

• Áudio

• Codec de áudio de alta definição com 7.1 Realtek *
• Suporta: deteção de jack, multi-streaming, reatribuição de jack no painel frontal
• Suporta reprodução de até 24 bits / 192 kHz
• Caraterísticas de áudio
• Blindagem de áudio
• Pré-regulador de potência reduz o ruído de entrada de energia para garantir um desempenho consistente
• Capacitores de áudio premium
• Camadas de PCB de áudio dedicadas
• * Chassi com módulo de áudio HD no painel frontal necessário para suportar saída de áudio com som surround 7.1.
• Codec de áudio de alta definição com 7.1 Realtek *
• Suporta: deteção de jack, multi-streaming, reatribuição de jacks no painel frontal
• Suporta reprodução de até 24 bits / 192 kHz
• Caraterísticas de áudio
• Blindagem de áudio
• Pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
• Capacitores de áudio de alta qualidade
• Camadas de PCB de áudio dedicadas
• * Chassi com módulo de áudio HD no painel frontal necessário para suportar saída de áudio com som surround 7.1.

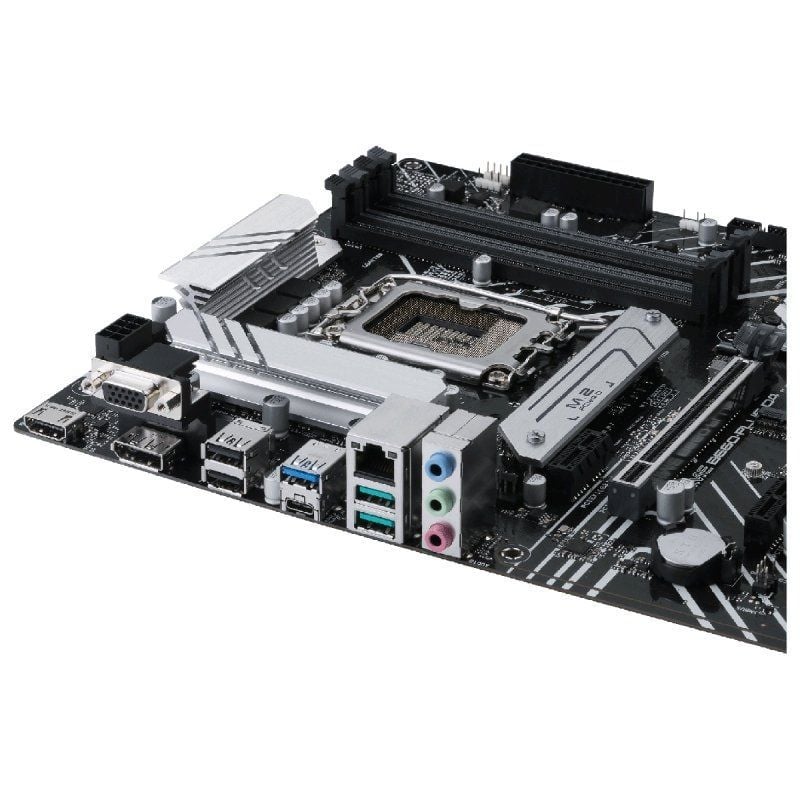

• Portas de E/S do painel traseiro

• 1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 portas USB 3.2 Gen 2 (2 x Type-A)
• 1 x porta USB 3.2 Gen 1 (1 x Type-A)
• 2 x USB 2.0 (2 x Tipo A)
• 1 x DisplayPort
• 1 x porta D-Sub
• 1 x porta HDMI®
• 1 x porta Realtek 2.5 Gb Ethernet
• 3 x conectores de áudio
• 1 x USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 x portas USB 3.2 Gen 2 (2 x Type-A)
• 1 x porta USB 3.2 Gen 1 (1 x Type-A)
• 2 x USB 2.0 (2 x Tipo A)
• 1 x DisplayPort
• 1 x porta D-Sub
• 1 x porta HDMI®
• 1 x Realtek 2,5 Gb
• 3 x conectores de áudio

• Conectores de E/S internos

• Fan e refrigeração
• 1 x conetor de 4 pinos para a ventoinha da CPU
• 1 x conetor de 4 pinos para a bomba AIO
• 3 x 3 x conetor para a ventoinha do chassis
• 1 x conetor de 4 pinos para a bomba AIO
• 1 x conetor de 4 pinos para a ventoinha AIO
• 1 x 3 x 3 pinos para a ventoinha do chassis 3 x 4 pinos para a cabeça da ventoinha do chassis
• Designação da alimentação
• 1 x conetor de alimentação principal de 24 pinos
• 1 x conetor de alimentação de 8 pinos + 12V
• Designação do armazenamento
• 3 x ranhuras M.2 (chave M)
• 4 x portas SATA 6Gb / s
• USB
• 1 x conetor USB 3.2 Gen 1 (compatível com USB Type-C®)
• 1 x USB 3.2 Gen 1 suportando 2 portas USB 3.2 Gen 1 adicionais
• 2 x USB 2.0 suportando 4 portas USB 2.0 adicionais
• Diverso
• 3 x endereçável Gen 2
• 2 x AURA RGB
• 1 x CMOS clear
• 1 x porta COM
• 1 x áudio do painel frontal (AAFP)
• 1 x slot M.2 (E-key)
• 1 x saída S / PDIF
• 1 x SPI TPM (14-1 pinos)
• 1 x 20-3 pinos com função de intrusão de chassis
• 1 x Thunderbolt ™
• Fan relacionado e resfriamento
• 1 x conetor de ventilador de CPU de 4 pinos
• 1 x conetor de bomba AIO de 4 pinos
• 3 x 4 pinos
• Relacionados com alimentação
• 1 conetor de alimentação principal de 24 pinos
• 1 conetor de alimentação de 8 pinos + 12V
• Relacionados com armazenamento
• 3 x ranhuras M.2 (Chave M)
• 4 x portas SATA 6Gb / s
• USB
• 1 x conetor USB 3.2 Gen 1 (compatível com USB Type-C®)
• 1 x cabeçalho USB 3.2 Gen 1 suportando 2 portas USB 3.2 Gen 1 adicionais
• 2 x cabeçalhos USB 2.0 suportando 4 portas USB 2.0 adicionais
• Diversos
• 3 x conectores endereçáveis Gen 2
• 2 x conectores AURA RGB
• 1 x conetor CMOS clear
• 1 x conetor de porta COM
• 1 x conetor de áudio do painel frontal (AAFP)
• 1 x slot M.2 (E-key)
• 1 x conetor de saída S / PDIF
• 1 x conetor SPI TPM (14-1 pinos)
• 1 x conetor de painel de sistema de 20-3 pinos com função de intrusão de chassi
• 1 x conetor Thunderbolt ™

• Caraterísticas Especiais

• ASUS 5X PROTECTION III
• DIGI+ VRM
• Enhanced DRAM Overcurrent Protection
• ESD Guards
• LANGuard
• Proteção contra sobretensão
• SafeSlot Core+
• E/S traseira em aço inoxidável
• ASUS Q-Design
• Q-DIMM
• Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Boot Device [verde amarelo])
• Q-Slot
• ASUS Thermal Solution
• M.2 Protecções ESD
• LANGuard
• Proteção contra sobretensão
• SafeSlot Core+
• E/S traseira em aço inoxidável
• ASUS Q-Design
• Q-DIMM
• Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Boot Device [verde amarelo])
• Q-Slot
• ASUS Thermal Solution
• M.2
• Design de dissipador de calor VRM
• AURA Sync
• Cabeçalhos AURA RGB
• Cabeçalhos Endereçáveis Gen 2

• Software Exclusivo da ASUS

• Software Exclusivo da ASUS
• Armoury Crate
• AURA Creator
• AURA Sync
• Fan Xpert 2+
• AI Suite 3
• Performance And Power Saving Utility
• TurboV EVO
• EPU
• DIGI+ VRM
• ASUS CPU-Z
• Software antivírus Norton (versão de avaliação gratuita)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode
• ASUS Exclusive Software
• Armoury Crate
• AURA Creator
• AURA Sync
• Fan Xpert 2+
• AI Suite 3
• Performance And Power Saving Utility
• TurboV EVO
• EPU
• DIGI+ VRM
• ASUS CPU-Z
• Software antivírus Norton (versão de avaliação gratuita)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode

• BIOS

• 128 Mb flash ROM, UEFI AMI BIOS

• Gerenciabilidade

• WOL por PME, PXE

• Acessórios

• Cabos
• 2 x cabos SATA 6Gb/s
• Diversos
• 1 x I/O Shield
• 1 x M.2 Rubber Package
• 2 x pacotes de parafusos M.2 SSD
• 1 x pacote de parafusos M.2 Key E
• Installation Media
• 1 x Support DVD
• Documentation
• 1 x User guide
• Cables
• 2 x SATA 6Gb/s cables
• Miscellaneous
• 1 x I/O Shield
• 1 x M.2 Embalagem de borracha
• 2 x embalagens de parafusos M.2 SSD
• 1 x embalagem de parafusos M.2 Key E
• Meios de instalação
• 1 x DVD de suporte
• Documentação
• 1 x Guia do utilizador

• Fator de forma

• ATX
• 30,5 cm x 24,4 cm
