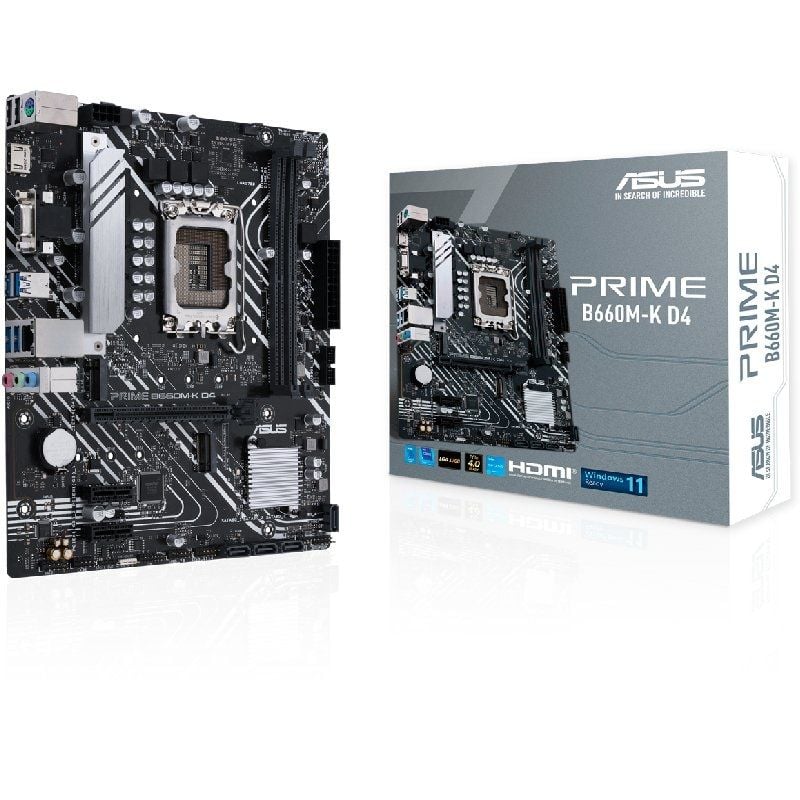

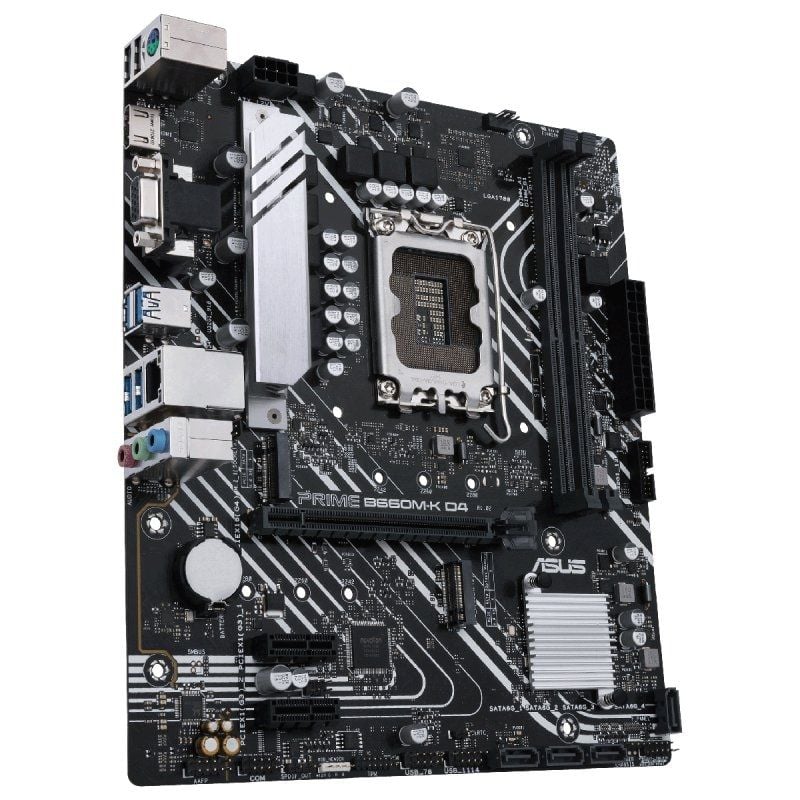

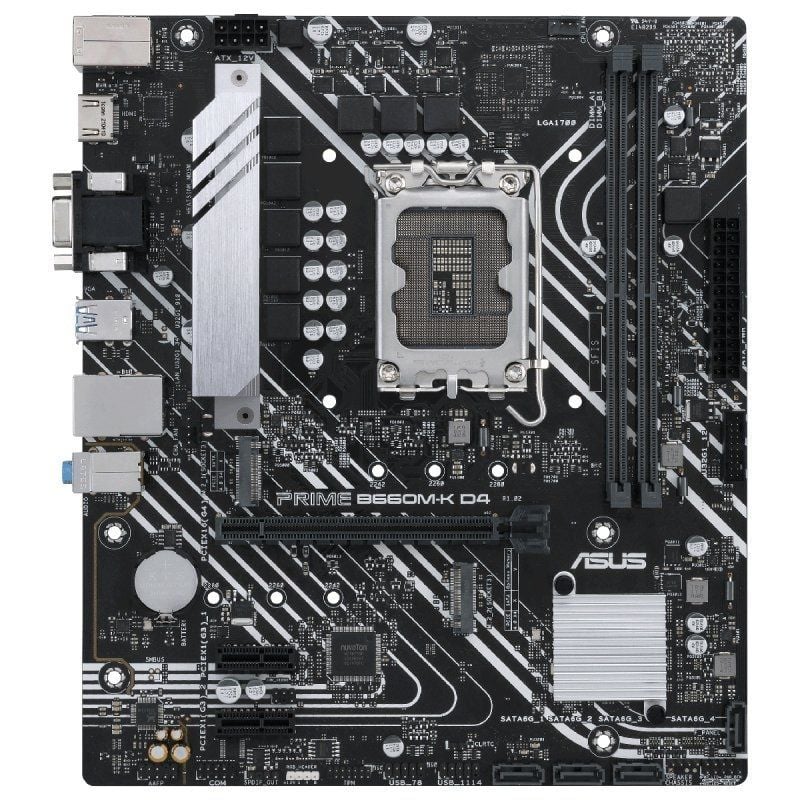

Placa-mãe Asus Prime B660m-k D4 / Socket 1700 / Micro ATX

Descrição

ASUS Prime B660M-K D4: Placa-mãe Intel® B660 LGA 1700 mATX com PCIe 4.0, dois slots M.2, DDR4, Realtek 1Gb Ethernet, HDMI®, D-Sub， USB 3.2 Gen. 1 frontal, ASUS Lighting Control.

• Socket Intel® LGA 1700: Compatível com processadores Intel® de 12ª e 13ª Geração.
• Solução de energia melhorada: conetor ProCool de 8 pinos, bobinas de liga e condensadores robustos para um fornecimento de energia estável.
• Resfriamento abrangente: dissipador de calor VRM, dissipador de calor PCH, conectores de ventilador híbridos e Fan Xpert.
• Conectividade de alta velocidade: PCIe® 4.0, Ethernet de 1 Gb, dois slots M.2, USB 3.2 Gen. 1 no painel frontal.

VERSATILIDADE

A série ASUS Prime incorpora uma grande variedade de controlos. As motherboards Prime B660 incluem opções que o ajudam a personalizar e afinar todos os aspectos do seu sistema para que possa trabalhar da forma que deseja, ter o melhor desempenho e ser o mais produtivo possível.

Eficiência energética global

A unidade de processamento de energia EPU reduz o consumo de energia. O modo Away é uma definição de poupança de energia que desactiva os controladores de E/S quando não estão a ser utilizados.

UEFI BIOS

A nossa famosa ASUS UEFI BIOS tem tudo o que precisa para configurar e afinar o seu sistema. Inclui opções inteligentemente simplificadas para principiantes DIY e funcionalidades abrangentes para veteranos experientes.

Configurações avançadas para utilizadores experientes

O modo UEFI avançado permite-lhe assumir o controlo total do seu PC. A função de pesquisa torna mais fácil encontrar o que procura, e as funcionalidades avançadas permitem-lhe fazer ajustes inteligentes para definir o desempenho da forma que pretende.

ARREFRIGERAÇÃO

A série Prime B660 possui vários dissipadores de calor e conectores de ventoinha híbridos para manter o seu PC estável durante cargas de trabalho pesadas.

Dissipador de calor do VRM e almofada térmica

O dissipador de calor do VRM e a almofada térmica optimizam a transferência térmica dos MOSFETs e chokes.

Design do arrefecedor

A série Prime B660 inclui controlos de arrefecimento abrangentes que podem ser configurados a partir do Fan Xpert e da BIOS UEFI.

Múltiplas fontes de temperatura

Cada tomada pode ser configurada para reagir aos 3 sensores térmicos. O Fan Xpert 4 permite o mapeamento da temperatura das placas gráficas ASUS para otimizar o arrefecimento durante cargas intensivas de GPU e CPU

PERFORMANCE

A série Prime B660 foi concebida para lidar com os núcleos e a largura de banda dos processadores Intel® Core™ da 12ª Geração. As motherboards B660 incluem um fornecimento de energia estável, arrefecimento intuitivo, opções de conetividade versáteis e tudo o que necessita para aumentar a sua produtividade diária.

Fornecimento de energia

O fornecimento de energia estável é essencial para tirar o máximo partido do desempenho dos processadores Intel Core de 12ª geração, O Prime Z690-P WiFi D4 está pronto para atender aos requisitos das novas CPUs de muitos núcleos.

6+1+1 estágios de energia

Um VRM com 6+1+1+1 estágios de energia fornece a energia e a eficiência exigidas pelos mais recentes processadores da Intel.

Memória DDR4

Os novos circuitos da placa-mãe permitem que os novos processadores da Intel acessem a largura de banda da memória sem restrições. A tecnologia ASUS OptiMem II mapeia cuidadosamente as pistas de memória através de diferentes camadas da PCB para reduzir significativamente a interferência.

Dois slots M.2 (até 64 Gbps)

O Prime B660M-K D4 inclui dois slots M.2 que suportam transferências de dados até 64 Gbps via PCIe® 4.0. Desfrute de tempos de arranque e de carregamento mais rápidos para o SO e aplicações.

Ranhura PCIe® 4.0

O Prime B660M-K D4 foi concebido especificamente para CPUs Intel® Core™ 12ª Geração e inclui conetividade PCIe® 4.0 para as mais recentes GPUs. Velocidades de transferência ultra-rápidas permitem plataformas ricas em recursos que podem lidar com cargas exigentes sem esforço.




• CPU
• Intel® Socket LGA1700 para processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª e 13ª Geração
• Suporta a tecnologia Intel® Turbo Boost 2.0 e Intel® Turbo Boost Max Technology 3.0 **
• * Consulte www.asus.com para obter a lista de compatibilidade de CPUs.
• ** O suporte à Intel® Turbo Boost Max Technology 3.0 depende dos tipos de CPU.
• Chipset
• Chipset Intel® B660
• Memória
• 2x DIMM, máx. 64GB, DDR4 5333 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 ( OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Sem ECC, memória sem memória tampão *
• Arquitetura de memória de canal duplo
• Intel® Extreme Memory Profile (XMP)
• Suporte OptiMem
• * O suporte real da taxa de dados da memória depende dos tipos de CPU e dos módulos DRAM; para mais informações, consulte www.asus.com para QVLs (listas de fornecedores qualificados) de memória.
• Gráficos
• 1 x porta D-Sub
• 1 x porta HDMI® **
• * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
• ** Suporta 4K @ 60Hz, conforme especificado em HDMI® 2.1.
• Slots de expansão Processadores Intel® de 12ª e 13ª geração
• 1 x PCIe 4.0 / 3.0 x16
• Chipset Intel® B660 *
• 2 x ranhuras PCIe 3.0 x1
• * Suporta Intel® Optane Memory série H numa ranhura PCIe ligada ao PCH.
• Armazenamento Total suporta 2 ranhuras M.2 e 4 portas SATA 6Gb / s *
• Processadores Intel® de 12ª e 13ª geração
• Slot M.21 (chave M), tipo 2242/2260/2280
• Os processadores Intel® de 12ª geração suportam o modo PCIe 4.0 x4
• Chipset Intel® B660 **
• Slot M.22 (chave M), tipo 2242/2260/2280 (compatível com PCIe 4.0 x4)
• 4 portas SATA 6Gb/s
• * A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10. slots conectados ao PCH.
• Ethernet 1 x 1 Gb Realtek Ethernet
• USB
• USB back (6 portas no total)
• 4 portas USB 3.2 Gen 1 (4 x Tipo A)
• 2 portas USB 2.0 (2 x Tipo A） 2 x portas USB 2.0 (2 x Tipo A） 2 x USB 2.0 (2 x Tipo A） 2 x portas USB 2.0 (2 x Tipo A） 2 x portas USB 2.0 (2 x Tipo A） 2 x portas USB 2.0 (2 x Tipo A）
• USB frontal (6 portas no total)
• 1 conetor USB 3.2 Gen 1 suportando 2 portas USB 3.2 Gen 1 adicionais
• 2 x USB 2.0 suportando 4 portas USB 2.0 adicionais
• Áudio Realtek 7.1 Surround Sound High Definition Audio CODEC *
• Suporta: Deteção de jack, multi-streaming, remapeamento de jack no painel frontal
• Suporta reprodução até 24-bit / 192 kHz
• Caraterísticas de áudio
• Blindagem de áudio
• Capacitores de áudio Premium
• Camadas de PCB de áudio dedicadas
• * Chassis com módulo de áudio HD no painel frontal necessário para suportar saída de áudio com som surround 7.1.

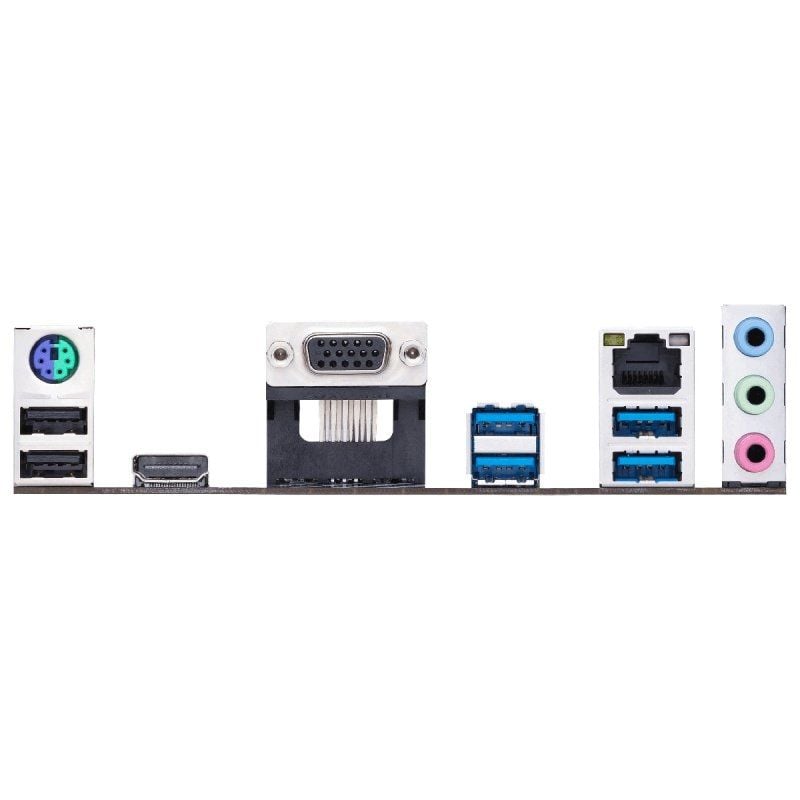

• Portas de E/S do painel traseiro
• 4 portas USB 3.2 Gen 1 (4 x Tipo A)
• 2 x portas USB 2.0 (2 x Tipo A)
• 1 x Porta D.Sub
• 1 x porta HDMI®
• 1 x Realtek 1 Gb Et
• 1 x porta hernet
• 3 x conectores de áudio
• 1 x porta combinada PS / 2 teclado / rato
• Conectores I / O internos relacionados com ventoinha e arrefecimento
• 1 x cabeça de ventoinha Cabeçalho da ventoinha da CPU de 4 pinos
• 1 x Cabeçalho da ventoinha do chassis de 4 pinos
• Conectores de alimentação
• 1 x conetor de alimentação principal de 24 pinos
• 1 x conetor de alimentação de 8 pinos + 12V
• Conectores de armazenamento
• 2 x ranhuras M.2 (chave M)
• 4 x portas SATA 6Gb / s
• USB
• 1 x cabeçalho USB 3.2 Gen 1 suportando 2 portas USB 3.2 Gen 1 adicionais
• 2 x cabeçalhos USB 2.0 suportando 4 portas USB 2.0 adicionais
• Diversos
• 1 x conetor RGB
• 1 x conetor CMOS clear
• 1 x conetor de porta COM
• 1 x conetor de áudio do painel frontal (AAFP)
• 1 x conetor de saída S / PDIF
• 1 x conetor de alto-falante
• 1 x conetor SPI TPM (14-1 pinos)
• 1 x conetor de painel de sistema de 10-1 pinos
• Caraterísticas especiais ASUS 5X PROTECTION III
• DIGI + VRM
• LANGuard
• Proteção contra surtos
• SafeSlot Core
• E / S traseira em aço inoxidável
• ASUS Q-Design
• Q-DIMM
• Q-slot
• ASUS Thermal Solution
• Design do dissipador de calor VRM
• ASUS Lighting Control
• RGB header
• Software apresenta software exclusivo ASUS
• AI Suite 3
• Armory Box
• AI Suite 3
• Power Saving and Performance Utility
• TurboV EVO
• EPU
• Digi + VRM
• Fan Xpert
• ASUS CPU-Z
• Norton Anti-virus (versão de avaliação gratuita)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode
• BIOS ROM Flash 128 Mb, UEFI AMI BIOS
• WOL manageability by PME, PXE
• Cabos acessórios
• 2x cabos SATA 6Gb / s
• Diversos
• 1 x I/O Board
• 2 x M-anchors.2
• Meios de instalação
• 1 x DVD de suporte 1 x DVD de suporte
• Documentação
• 1 x Manual do utilizador
• Sistema operativo Windows® 11 64-bit, Windows® 10 64-bit
• Windows® 10 64-bit
• Fator de forma
• Fator de forma MATX
• 9,6 polegadas x 8,3 polegadas (24,4 cm x 21,1 cm)
