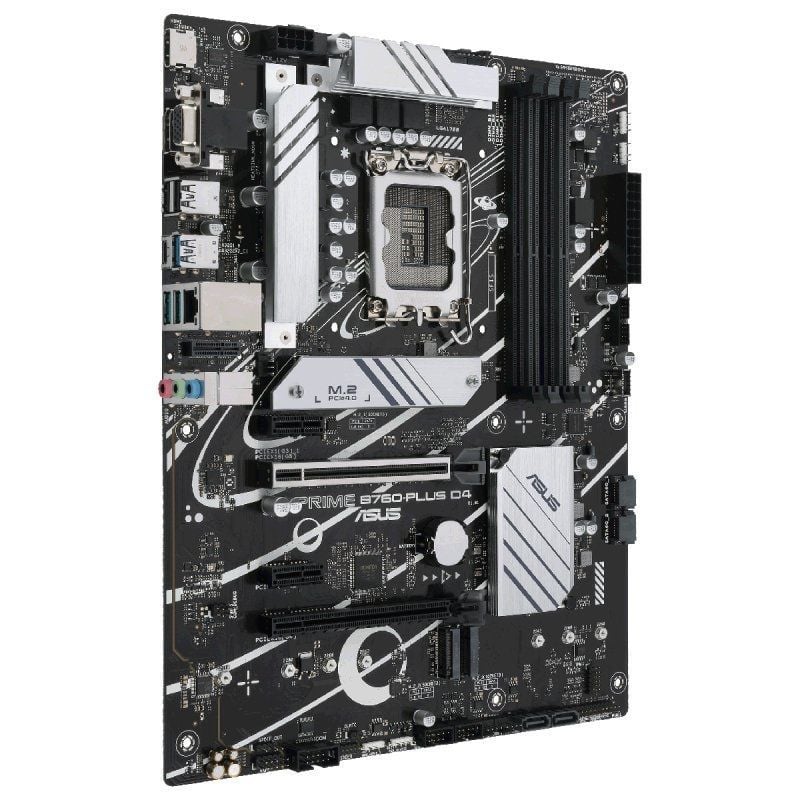

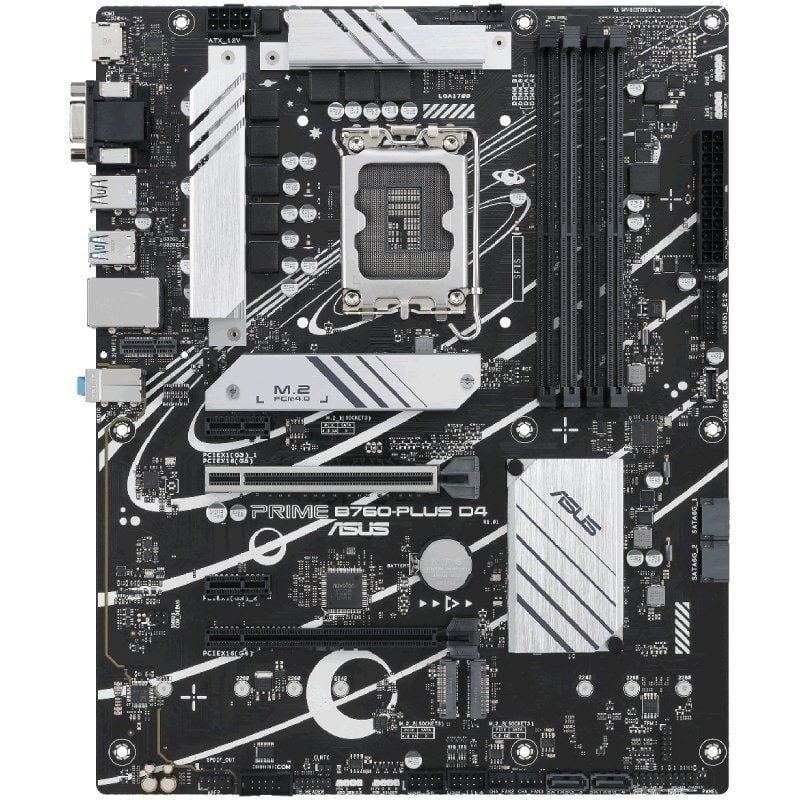

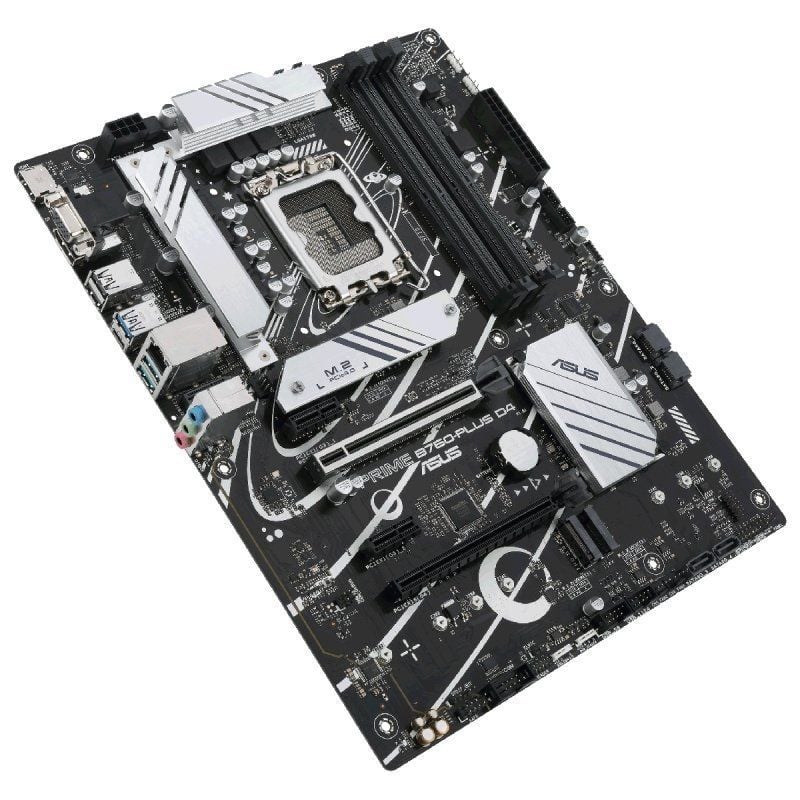

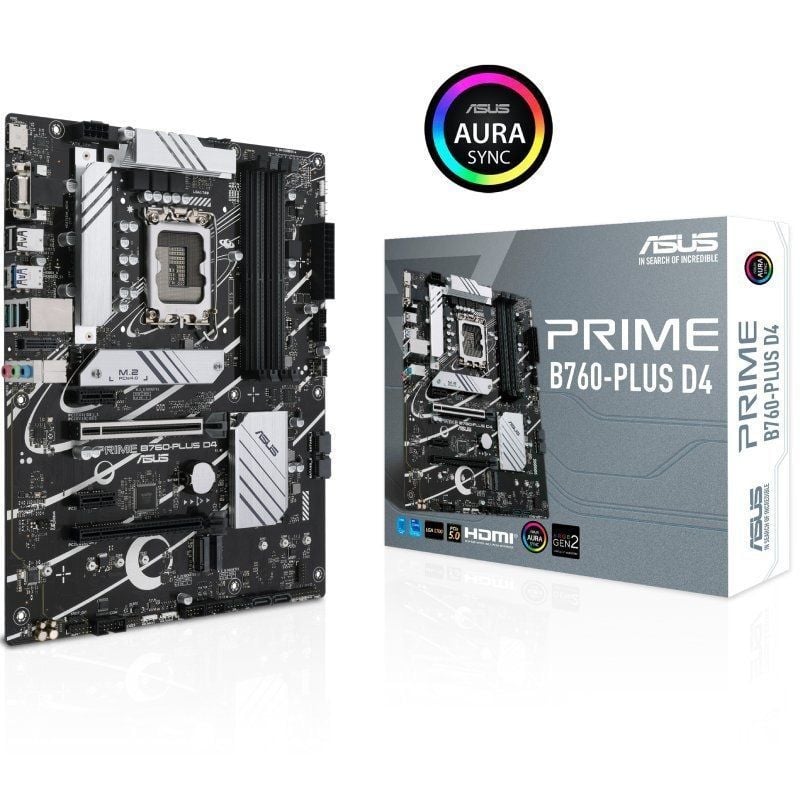

Placa-mãe Asus PRIME B760-plus D4 Socket 1700

Descrição

PRIME B760-PLUS D4

ASUS Prime B760-PLUS D4, uma motherboard Intel® B760 LGA 1700 ATX com PCIe 5.0, três ranhuras PCIe 4.0 M.2, DDR4, Realtek 2.5Gb Ethernet, DisplayPort, VGA, HDMI® , SATA 6 Gbps, USB 3.2 Gen 2x2 Tipo -C® , USB 3.2 Gen 1 Type-C ® frontal, compatível com Thunderbolt™ (USB4 ® ), Aura Sync

• Intel® Socket LGA 1700: Pronto para processadores Intel® de 13ª e 12ª geração
• Conectividade ultra-rápida: PCIe 5.0, três PCIe 4.0 M.2, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2x2 Type-C ® , USB 3.2 Gen 1 Type-C ® frontal e suporte de cabeçalho Thunderbolt™ (USB4 ® )
• Resfriamento abrangente: dissipadores de calor VRM, dissipador de calor M.2, dissipador de calor PCH, conectores de ventilador híbridos e Fan Xpert 2+
• ASUS OptiMem: roteamento cuidadoso de traços e vias para preservar a integridade do sinal para melhorar a estabilidade da memória
• Aura Sync RGB lighting: Cabeçalhos Gen 2 endereçáveis integrados e cabeçalho Aura RGB para tiras de LED RGB, facilmente sincronizados com hardware compatível com Aura Sync

PRIME B760-PLUS D4

As motherboards da série Prime da ASUS são habilmente concebidas para libertar todo o potencial dos processadores Intel® Core™ 13.Geração de processadores. Com um design de energia robusto, soluções de arrefecimento abrangentes e opções de afinação inteligentes, a PRIME B760-PLUS D4 oferece aos utilizadores e construtores de PCs uma gama de optimizações de desempenho através de software intuitivo e funcionalidades de firmware.

FLEXIBILIDADE

Controlos abrangentes formam a base da série ASUS PRIME. A motherboard PRIME B760-PLUS D4 inclui ferramentas flexíveis para afinar todos os aspectos do seu sistema, permitindo que as definições de desempenho correspondam perfeitamente à forma como trabalha para maximizar a produtividade.
Controlo Inteligente
O Controlo Inteligente ASUS torna o seu PC inteligente. Para além de tratar de definições complexas e otimizar dinamicamente aspectos essenciais do seu sistema, oferece opções inteligentemente simplificadas para os recém-chegados ao PC DIY, bem como caraterísticas mais abrangentes para os veteranos experientes.
UEFI BIOS
A famosa UEFI BIOS da ASUS fornece tudo o que precisa para configurar, ajustar e afinar o seu sistema. Oferece opções inteligentemente simplificadas para principiantes de PC, bem como funcionalidades abrangentes para veteranos experientes.
Ajustes Avançados para Ajustadores
Um modo avançado intuitivo oferecido através da UEFI permite-lhe assumir o controlo total. Uma função de pesquisa incorporada facilita a procura de opções, e várias funcionalidades avançadas permitem-lhe fazer ajustes de forma inteligente para que possa ajustar o desempenho da forma que desejar.
Configuração rápida e fácil
O modo EZ apresenta definições e estatísticas vitais e também oferece assistentes guiados, funcionalidade de arrastar e largar e aplicação de definições importantes com um clique, tudo para o ajudar a pôr o seu equipamento a funcionar num instante.
Controlo gráfico intuitivo da ventoinha
Ajuste as definições individuais da ventoinha arrastando simplesmente uma curva com o rato.
Aura On/Off (Stealth)
Ative ou desative facilmente a iluminação Aura RGB ou todos os LEDs incorporados, para um toque estético moderado.

ARREFRIGERAÇÃO

A placa-mãe PRIME B760-PLUS D4 foi projetada com vários dissipadores de calor integrados e uma série de conectores de ventilador híbridos para garantir que seu equipamento permaneça frio e estável sob cargas de trabalho intensas.
Dissipador de calor M.2.
O dissipador de calor M.2 evita o estrangulamento que pode ocorrer com o armazenamento M.2 durante transferências contínuas. O dissipador de calor é mantido no lugar por parafusos prisioneiros, e esses parafusos prisioneiros removíveis ajudam a reduzir o risco de queda ou vazamento durante a remoção do dissipador de calor.
Dissipadores de calor VRM e almofadas térmicas
Dissipadores de calor VRM e almofadas térmicas melhoram a transferência de calor MOSFET para um melhor desempenho de resfriamento.
Múltiplas fontes de temperatura
Cada conetor pode referenciar dinamicamente três sensores térmicos. O Fan Xpert 2+ permite-lhe mapear a temperatura das placas gráficas ASUS compatíveis para otimizar o arrefecimento para tarefas intensivas de GPU e CPU.
Cabeçalho de bomba tudo-em-um
Um cabeçalho PWM/DC dedicado para configurações de arrefecimento a água autónomas.
Proteção inteligente
Um circuito integrado dedicado protege cada cabeçalho de ventoinha contra sobreaquecimento e sobrecorrente.
Ventilador PWM/DC de 4 pinos
Cada conetor integrado suporta a deteção automática de ventilador PWM ou DC.

DESEMPENHO

A placa-mãe PRIME B760-PLUS D4 foi projetada para lidar com a alta contagem de núcleos e demandas de largura de banda dos processadores Intel® Core™ de 13ª geração. A motherboard ASUS B760 fornece todos os elementos básicos para aumentar a produtividade diária, para que o seu sistema esteja pronto para a ação com energia estável, arrefecimento intuitivo e opções flexíveis de transferência de dados
Design de Energia Robusta
A energia estável é essencial para extrair até ao último pedaço de desempenho dos processadores Intel®. O PRIME B760-PLUS D4 foi concebido para satisfazer as exigências destes CPUs de elevado número de núcleos.
Suporte DDR4
As melhorias no design de encaminhamento dão aos mais recentes processadores Intel® um melhor acesso à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos do sinal de memória através de diferentes camadas de PCB para reduzir a distância do caminho e adiciona zonas de buffer que reduzem significativamente a diafonia.
ASUS OptiMem
Mais revisões no roteamento de traços da placa-mãe dão aos mais recentes processadores Intel® acesso irrestrito à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos do sinal de memória através de diferentes camadas de PCB para reduzir as vias e adiciona zonas de buffer que reduzem significativamente a diafonia.
Vantagens do ASUS OptiMem:

• Estabilidade e compatibilidade avançadas da memória
• Permite latências de memória mais baixas em tensões equivalentes
• Margem de frequência de memória avançada

Áudio excecional

As caraterísticas integradas combinadas proporcionam um áudio elevado

O design inteligente e o hardware premium criam uma qualidade de áudio diferente de tudo o que já experimentou.

Selagem de áudio

A blindagem de áudio garante uma separação analógica/digital precisa e uma interferência multilateral muito reduzida.

Camadas de PCB de áudio dedicadas

Camadas separadas para as faixas esquerda e direita garantem que ambos os canais ofereçam qualidade consistente e uniforme.

Capacitores de áudio premium

Proporcionam um som quente, natural e envolvente com clareza e fidelidade excepcionais.

Especificações técnicas

• Modelo
• PRIME B760-PLUS D4
• CPU
• Intel® Socket LGA1700 para Intel® Core ™ 13ª Geração e Intel® Core ™ 12.Tecnologia Intel® Turbo Boost 2.0 e Tecnologia Intel® Turbo Boost Max 3.0** * Consulte www. .asus.com para obter a lista de suporte da CPU. ** O suporte da Tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.
• Chipset
• Chipset Intel® B760
• Memória
• 4 módulos DIMM, máx. 128GB DDR4 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466( OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memória sem memória tampão e sem ECC Sem ECC*
• A arquitetura de memória de dois canais é
• Intel® Extreme Memory Profile (XMP)
• OptiMem
• * Tipos de memória suportados, A taxa de dados (velocidade) e o número de módulos DRAM variam consoante a configuração da CPU e da memória. Para obter mais informações, consulte a lista de compatibilidade CPU/memória no separador Suporte do site de informações do produto ou visite https://www. .asus.com/support/ .
• Gráficos
• 1 x DisplayPort**
• 1 x porta VGA
• 1 x porta HDMI® ***
• * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
• ** Suporta no máximo 4K@60Hz, conforme especificado em DisplayPort 1.4.
• *** Suporta 4K@60Hz, conforme especificado em HDMI® 2.1 .
• Ranhuras de expansão
• Processadores Intel ® de 13ª e 12ª geração* 1 x PCIe 5.0 x16 Intel ® B760 chipset 1 slot
• PCIe 4.0 x16 ( modo x4 suportado)
• 2 slots PCIe 3.0 x1
• Nota: Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.
• Armazenamento
• Total suporta 3 slots M.2 e 4 portas SATA 6Gb/s*
• Processadores Intel® de 13ª e 12ª geração M.2_Slot_1 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
• Chipset Intel® B760 M.2_Slot_2 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
• Slot M.23 (chave M), tipo 2242/2260/2280/2280 (suporta o modo PCIe 4.0 x2)
• 4 x 6 Gb/s Portas SATA
• * A Intel ® Rapid Storage Technology suporta SATA RAID 0/1/5/10. (Chave E, CNVi e PCIe)*
• * Módulo Wi-Fi vendido separadamente.
• USB
• USB traseiro (6 portas no total)
• 1 porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
• 2 portas USB 3.2 Gen 2 (2 x Type-A)
• 1 porta USB 3.2 Gen 1 (1 x Type-A )
• 2 USB 2.0 (2 x Tipo A)
• Frente USB (7 portas no total)
• 1 conetor USB 3.2 Gen 1 (compatível com USB Type-C ®)
• 1 cabeçalho USB 3.2 Gen 1 compatível com 2 portas USB 3.2 Gen 1 adicionais
• 2 cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais
• Áudio
• Codec de áudio de alta definição com som surround Realtek 7.1*
• Suporta: deteção de jack, multi-streaming, remapeamento de jack no painel frontal
• Suporta reprodução até 24-bit/192 kHz
• Caraterísticas de áudio
• A blindagem de áudio
• Capacitores de áudio premium
• Camadas de PCB de áudio dedicadas
• * Chassis com módulo de áudio HD no painel frontal necessário para suportar saída de áudio de som surround 7.1.
• Portas de E/S do painel traseiro
• 1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
• 2 x portas USB 3.2 Gen 2 (2 x Type-A)
• 1 x porta USB 3.2 Gen 1 (1 x Tipo-A)
• 2 x portas USB 2.0 ( 2 x Tipo-A)
• 1 x DisplayPort
• 1 x porta VGA
• 1 x porta HDMI®
• 1 x ranhura vertical M.2 (tecla E)
• 1 x porta Realtek 2.Porta Ethernet de 5 Gb
• 3 x conectores de áudio
• Conectores de E/S internos
• Relacionados com ventoinhas e refrigeração
• 1 x conetor de 4 pinos para ventoinha da CPU
• 1 x conetor de 4 pinos para bomba AIO
• 3 Conectores de 4 pinos para as ventoinhas do chassis
• Relacionados com a alimentação 1 conetor de alimentação principal de 24 pinos
• 1 conetor de alimentação +12V de 8 pinos
• Relacionados com o armazenamento
• 3 ranhuras M.2 (chave M)
• 4 portas SATA 6 Gb/s
• USB
• 1 conetor USB 3.2 Gen 1 (compatível com USB Type-C ®)
• 1 conetor USB 3.2 Gen 1 compatível com 2 portas USB 3.2 Gen 1 adicionais
• 2 conetor USB 2.0 compatível com 4 portas USB 2.0 adicionais
• Misc
• 3 cabeçalhos endereçáveis Gen 2
• 1 cabeçalho Aura RGB
• 1 cabeçalho Clear CMOS
• 1 cabeçalho de porta COM
• 1 cabeçalho de áudio do painel frontal (AAFP)
• 1 cabeçalho de saída S/PDIF
• 1 cabeçalho SPI TPM (14-1 pino)
• 1 conetor de painel de sistema de 20-3 pinos com função de intrusão de chassis
• 1 conetor Thunderbolt™ (USB4 ® )
• Caraterísticas especiais
• ASUS 5X PROTECTION III
• DIGI+ VRM
• LANGuard
• Proteção contra sobretensão
• SafeSlot Core+
• E/S traseiras em aço inoxidável
• ASUS Q-Design
• Q-DIMM
• Q-LED Core
• Q-Slot
• ASUS Thermal Solution
• Dissipador de calor M.2
• VRM Heatsink Design
• ASUS EZ DIY
• ProCool
• Aura Sync
• Aura RGB Header
• Cabeçalhos endereçáveis Gen 2
• Caraterísticas de software
• Software exclusivo ASUS
• Armory Crate
• Aura Creator
• Aura Sync
• Fan Xpert 2+
• Power Saving
• AI Suite 3
• DIGI+ VRM
• PC Cleaner
• ASUS CPU-Z
• Norton 360 Deluxe (60 dias de teste gratuito)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode
• BIOS
• Flash ROM 128 Mb, UEFI AMI BIOS
• Manipulabilidade
• WOL por PME, PXE
• Acessórios
• Cabos
• 2 cabos SATA 6 Gb/s
• Vários
• 1 protetor de E/S
• 1 pacote M de borracha.2
• 2 pacotes de parafusos M.2 SSD
• Documentação
• 1 guia do utilizador
• Sistema operativo
• Windows® 11, Windows® 10 64-bit
• Fator de forma
• Fator de forma ATX
• 12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)
