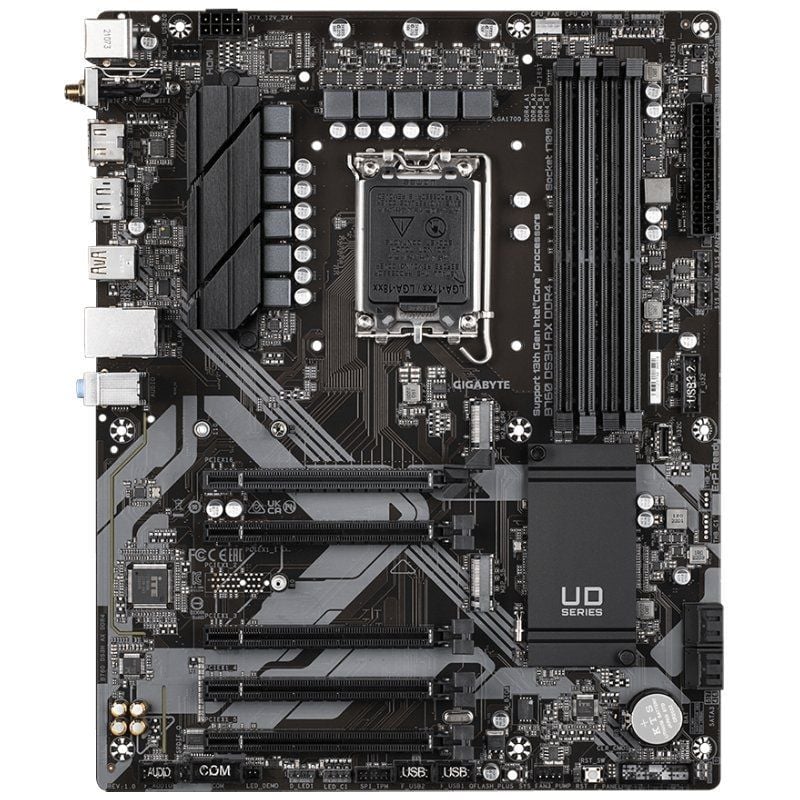

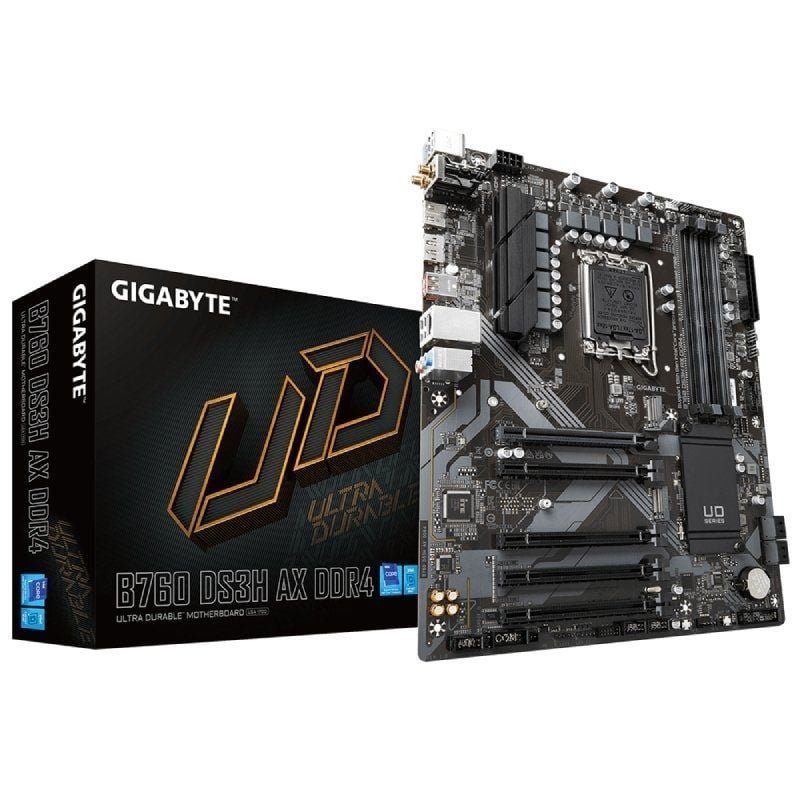

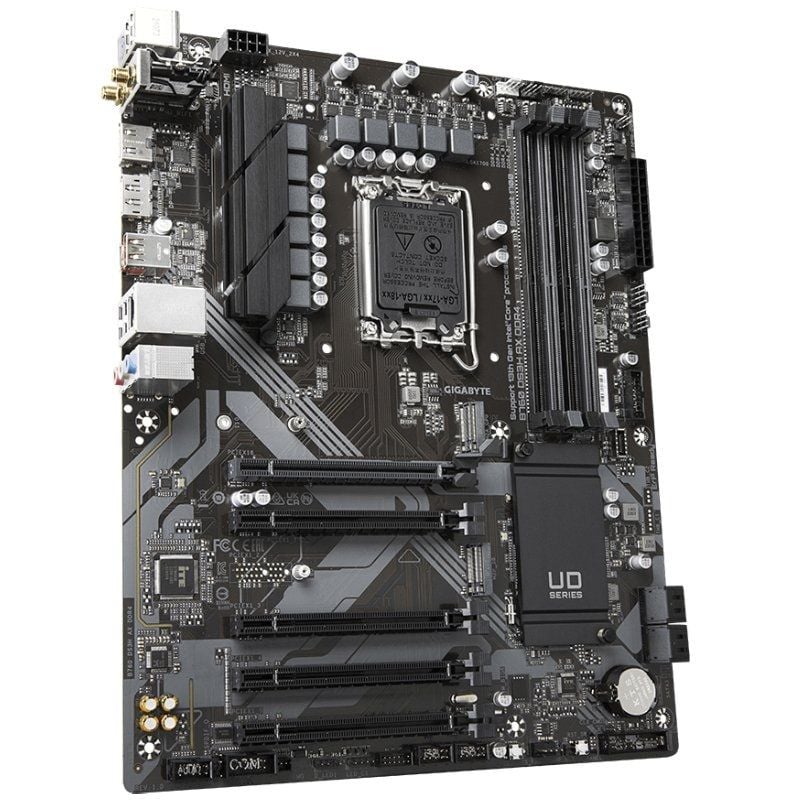

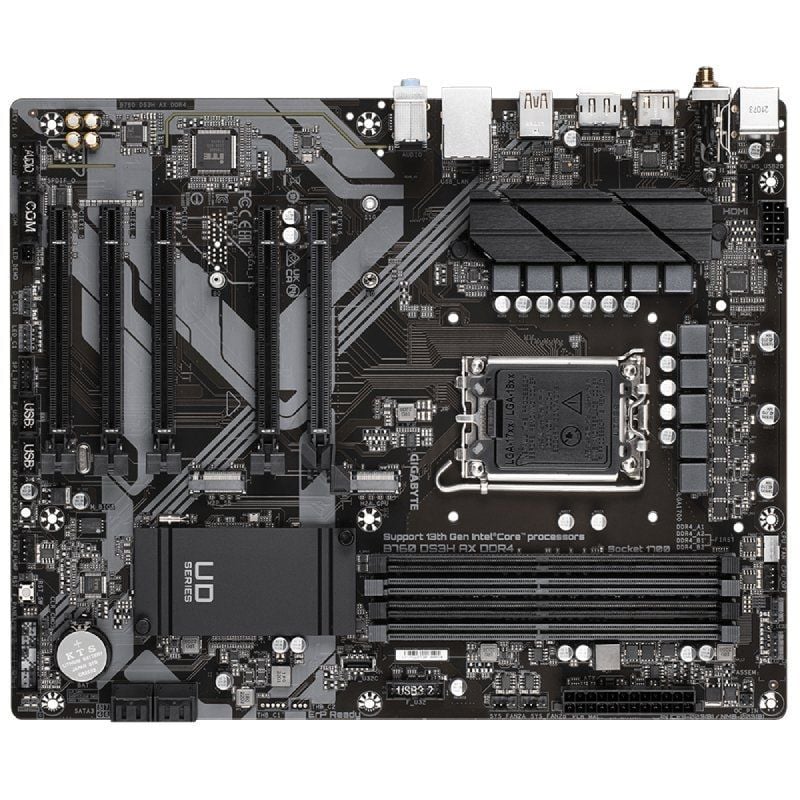

Placa-mãe Gigabyte B760 DS3H AX DDR4 Socket 1700 Socket 1700

Descrição

B760 DS3H AX DDR4

• Compatível com os processadores Intel® Core ™ 14.th/13.th/12.th
• Desempenho incomparável: solução VRM digital híbrida de 8+2+1 fases
• DDR4 de canal duplo: suporte para módulo de memória 4 * DIMM XMP
• Armazenamento de última geração: 2 * conectores PCIe 4.0 x4 M.2
• EZ-Latch: slot PCIe 4.0x16 com design de liberação rápida
• Rede rápida: LAN GbE e Wi-Fi 6E 802.11ax
• Conectividade estendida: USB-C® traseiro de 20 Gb/s, DP, HDMI
• Smart Fan 6: Possui vários sensores de temperatura e cabeças de ventilador híbridas com FAN STOP
• Q-Flash Plus: Atualize o BIOS sem instalar CPU, memória e placa gráfica

DESEMPENHO INCOMPARÁVEL

Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e oferece aos clientes recursos avançados e tecnologias mais recentes. As motherboards GIGABYTE estão equipadas com uma solução de energia melhorada, os mais recentes padrões de armazenamento e conetividade excecional para permitir um desempenho optimizado nos jogos.

CONECTIVIDADE

As motherboards GIGABYTE permitem a derradeira experiência conectada com incríveis velocidades de transferência de dados através de redes, armazenamento e conetividade Wi-Fi de última geração.

PERSONALIZAÇÃO

As motherboards da GIGABYTE incluem vários softwares úteis e intuitivos para ajudar os utilizadores a controlar todos os aspectos da motherboard e fornecer efeitos de iluminação personalizáveis com uma estética excecional para se adequar à sua personalidade única

ULTRADURADO

O design Ultra Durable™ da GIGABYTE proporciona durabilidade ao produto e um processo de fabrico de alta qualidade. As motherboards GIGABYTE utilizam os melhores componentes e reforçam cada slot para tornar cada slot sólido e durável.

Especificações

• Processador
• Socket LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® 14ª, 13ª e 12ª geração
• Socket LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron®.A cache L3 varia consoante a CPU
• Chipset
• Chipset Intel® B760 Express
• Memória
• Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memória
• 4 x tomadas Soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade de DIMM único) de memória do sistema
• Arquitetura de memória de canal duplo
• Compatibilidade com módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não-ECC)
• Suporte a módulo de memória DIMM
• Suporte a módulo de memória DIMM
• Módulos de memória DIMM sem buffer ECC ECC)
• Suporte a módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e sem ECC
• Suporte a módulos de memória com perfil de memória extrema (XMP)
• Gráficos integrados

• Processador gráfico integrado: Suporte para gráficos HD Intel® :
• 1 x porta HDMI, com suporte para uma resolução máxima de 4096x2160@60 Hz
• * Suporte para HDMI 2.1 e HDCP 2.3.
• ** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
• 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
• * Suporte para DisplayPort versão 1.2 e HDCP 2.3
• (As especificações gráficas podem variar consoante a compatibilidade com a CPU.)
• Áudio
• Codec de áudio Realtek®
• Áudio de alta definição
• 2/4/5.1/7.1 canais
• * Pode alterar a funcionalidade de um conetor de áudio utilizando o software de áudio. Para configurar o áudio de 7.1 canais, aceda ao software de áudio para efetuar a configuração de áudio.
• Suporte de saída S/PDIF
• LAN
• Chip LAN Realtek® GbE (1 Gbps/100 Mbps)
• Módulo de comunicações sem fios
• AMD Wi-Fi 6E RZ608 (MT7921K) (revisão PCB 1.0)
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.2
• Suporte para a norma sem fios 11ax 80MHz
• Intel® Wi-Fi 6E AX210 ( PCB rev. 1.1)
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Suporte para a norma sem fios 11ax 160MHz
• Intel® Wi -Fi 6E AX211 (PCB rev. 1.2)
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Suporte para a norma sem fios 11ax 160MHz
• Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Suporte para o padrão sem fio 11ax 160MHz
• (A taxa de dados real pode variar dependendo do ambiente e do equipamento)
• Sockets de expansão
• CPU:
• 1 x slot PCI Express x16, compatível com PCIe 4.0 e funcionando em x16 (PCIEX16)
• * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.
• Chipset:
• 4 x slots PCI Express x16, compatível com PCIe 3.0 e funcionando em x1
• (PCIEX1_1, PCIEX1_3~PCIEX1_5)
• Interface de armazenamento
• CPU:
• 1 x soquete M.2 (Soquete 3, chave M, suporte para SSD PCIe 4.0 x4/x2 tipo 22110/2280) (M2A_CPU)
• Chipset:
• 1 x conetor M.2 (Socket 3, chave M, suporte para SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 x conectores SATA de 6 Gb/s
• Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
• USB
• Chipset:
• 1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2x2
• 1 x porta USB Type-C ® com suporte USB 3.2 Gen 1, disponível através de cabeçalho USB interno
• 1 porta USB 3.2 Gen 2 tipo A (vermelha) no painel traseiro
• 2 portas USB 3.2 Gen 1 disponíveis através de cabeçalho USB interno
• 4 x USB 2.0/1.1 no painel traseiro
• Chipset+2 hubs USB 2.0:
• 4 x portas USB 2.0/1.1 disponível através de conectores USB internos
• Conectores I/O internos
• 1 x conetor de alimentação principal ATX de 24 pinos
• 1 x conetor de alimentação ATX 12V de 8 pinos
• 1 x conetor de ventoinha da CPU
• 1 x conetor de ventoinha da CPU/bomba de arrefecimento de água
• 3 x conectores de ventoinha do sistema
• 1 x conetor de ventoinha do sistema/bomba de arrefecimento de água.
• 2 x cabeças de fita LED endereçáveis
• 2 x cabeças de fita LED RGB
• 2 x M.2 3 fêmea
• 4 x conectores SATA de 6 Gb/s
• 1 x conetor do painel frontal
• 1 x conetor de áudio do painel frontal
• 1 x conetor de saída S/PDIF
• 1 x conetor USB Type-C ®, com USB 3.2 Gen 1
• 1 x conetor USB 3.2 Gen 1
• 2 x conectores USB 2.0/1.1
• 1 x conetor de módulo de plataforma segura (apenas para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1 x conetor de porta serial
• 1 x botão Q-Flash Plus
• 1 x botão de reset
• 1 x jumper de reset
• 1 x jumper CMOS transparente

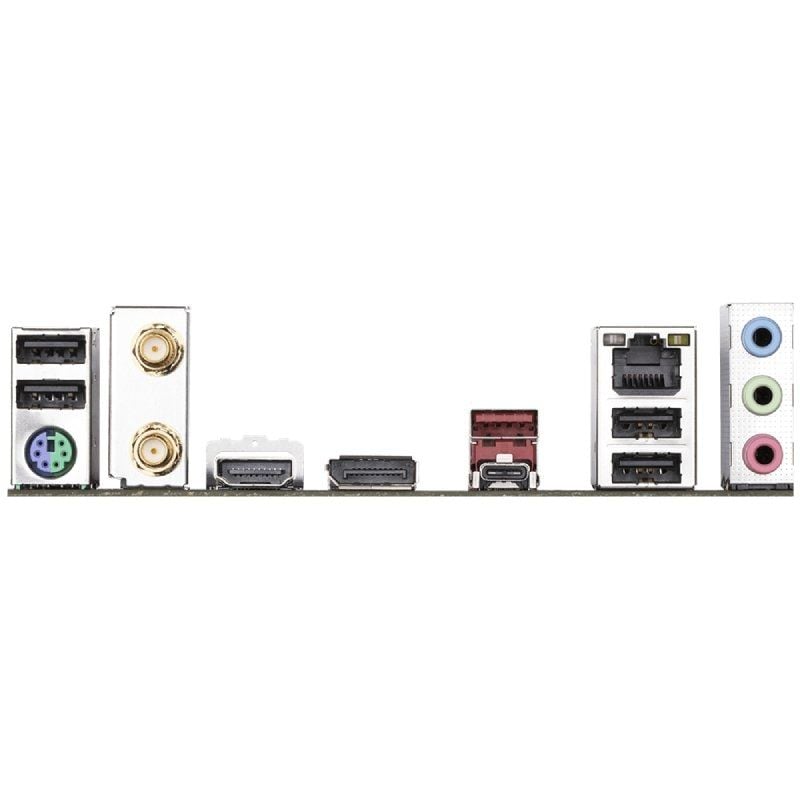

• Painel de E/S traseiro
• 1 x porta de teclado/rato PS/2
• 2 x conectores de antena SMA (2T2R)
• 1 x porta USB Type-C ®, com USB 3.2 Gen 2x2
• 1 x porta USB 3.2 Gen 2 Type-A (vermelha)
• 4 x USB 2.0/1.1
• 1 porta HDMI
• 1 porta DisplayPort
• 1 porta RJ
• 1 porta RJ
• 1 USB 3.45
• 3 x conectores de áudio
• Controlador de E/S
• Chip controlador de E/S iTE®
• Hardware de monitorização
• Deteção de tensão
• Deteção de temperatura
• Deteção da velocidade da ventoinha
• Deteção do fluxo de arrefecimento da água
• Deteção do fluxo de arrefecimento da água Deteção do caudal de arrefecimento da água
• Aviso de falha da ventoinha
• Controlo da velocidade da ventoinha
• * A compatibilidade da função de controlo da velocidade da ventoinha (bomba) dependerá da ventoinha (bomba) que instalar.
• BIOS
• 1 flash de 128 Mbit
• UEFI licenciada AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Outras caraterísticas
• Suporte para GIGABYTE Control Center (GCC)
• * As aplicações disponíveis no GCC podem variar de acordo com o modelo da motherboard. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Software incluído
• Norton® Internet Security (versão OEM)
• Software de gestão de largura de banda de LAN
• Sistema operativo
• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 de 64 bits
• Formato
• Fator de forma ATX; 30,5 x 24,4 cm.
