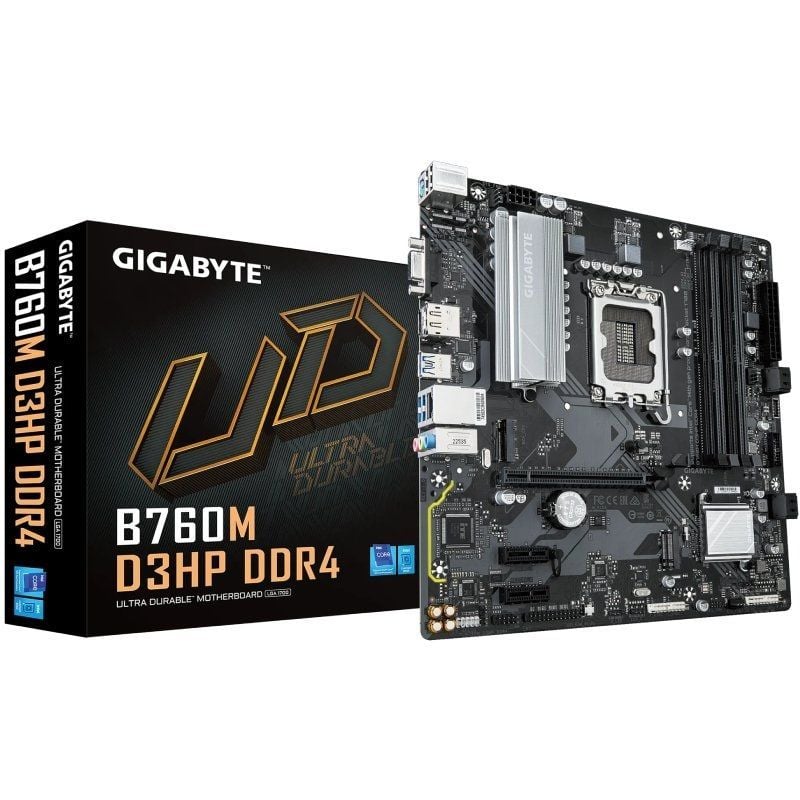

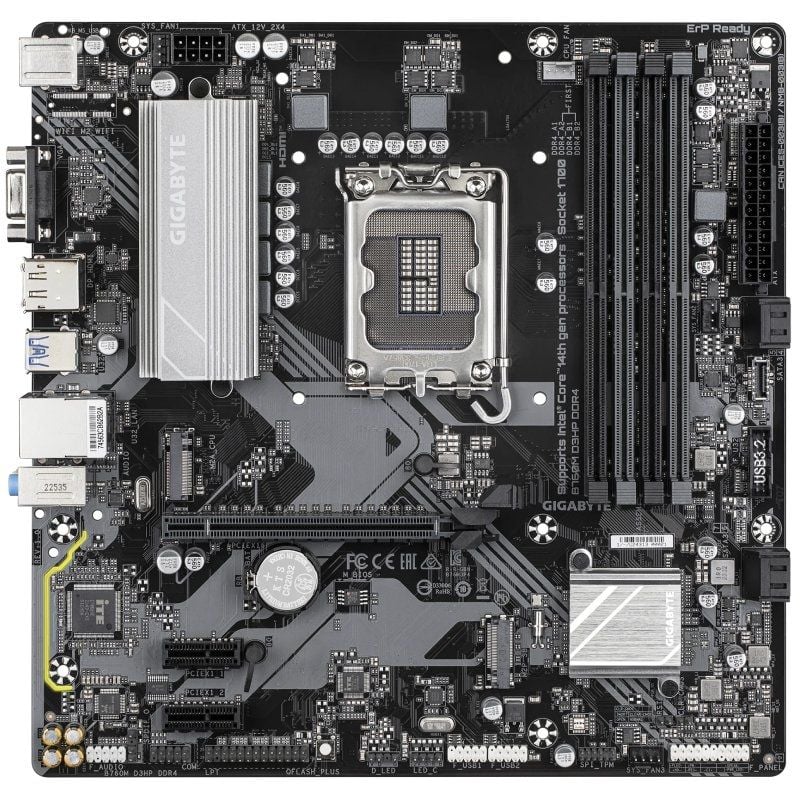

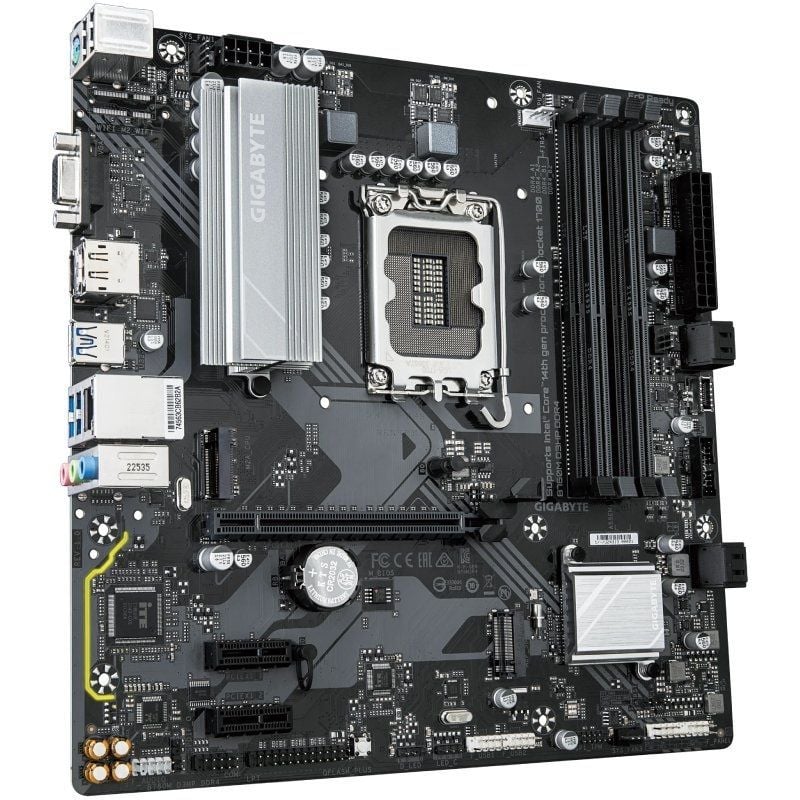

Placa-mãe Gigabyte B760M D3HP DDR4 Socket 1700 / Micro ATX

Descrição

B760M D3HP DDR4

• Suporta processadores Intel Core 14º, 13º e 12º
• Desempenho incomparável: solução VRM digital híbrida de 4+1+1 fases
• DDR4 de canal duplo: 4 DIMMs com suporte para módulo de memória XMP
• Armazenamento de última geração: 2 conectores PCIe 4.0 x4 M.2
• Rede rápida: LAN GbE
• Conectividade estendida: USB-C® frontal de 5Gb/s, DP, HDMI, D-Sub
• Smart Fan 6: Possui vários sensores de temperatura, cabeças de ventoinha híbridas com função FAN STOP
• Q-Flash Plus: Atualização da BIOS sem instalar a CPU, memória ou placa gráfica

Desempenho Durável

As motherboards GIGABYTE Ultra Durable™, construídas com componentes óptimos de dentro para fora, oferecem um excelente desempenho e uma plataforma intemporal.

Design VRM Digital

O melhor design VRM já construído com componentes da mais alta qualidade.

Digital 4+1+1 fase PWM MOSFET + Baixo RDS(on)

Suporta os mais recentes CPUs e oferece desempenho aprimorado do sistema e máxima escalabilidade de hardware.

Memória DDR4 XMP DDR4

Suporte DDR4 XMP até 5333 MHz e além* A GIGABYTE oferece uma plataforma testada e comprovada que garante suporte adequado para perfis até 5333 MHz e além. Tudo o que os utilizadores precisam de fazer para obter este aumento de desempenho é garantir que o seu módulo de memória é compatível com XMP e que a funcionalidade XMP está activada na sua motherboard GIGABYTE.

Conectividade Futura

A derradeira conetividade com incríveis velocidades de transferência de dados através da rede e armazenamento de última geração.

GbE LAN com Gestão de Largura de Banda

A LAN GbE apresenta uma aplicação de gestão de largura de banda de rede que ajuda a melhorar a latência da rede e a manter tempos de ping baixos para uma melhor capacidade de resposta em ambientes LAN lotados.

Design de Hardware PCIe 4.0

Com slots PCIe 4.0 x16 simples ou múltiplos e suporte para slots PCIe 4.0 M.2, As placas-mãe GIGABYTE estão prontas para trabalhar com dispositivos PCIe 4.0 para um desempenho superior.

Fácil e fácil de usar

Design inovador e intuitivo da interface de hardware, software e BIOS para criar seu estilo pessoal.

Especificações

• Processador
• Socket LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração.
• A cache L3 varia consoante a CPU
• Chipset
• Chipset Intel® B760 Express
• Memória
• Suporte de módulo de memória para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/3200/3000/2933/2666/2400/2133 MT/s
• 4 x soquetes DDR4 DIMM que suportam até 128 GB (32 GB de capacidade individual de DIMM) de memória de sistema
• Arquitetura de memória de canal duplo
• Compatibilidade com DIMMs ECC sem memória tampão 1Rx8/2Rx8 (funcionam em modo não-ECC)
• Compatibilidade com DIMMs ECC sem memória tampão 1Rx8/2Rx8 (funcionam em modo não-ECC)
• Compatibilidade Módulos de memória DIMMs ECC sem memória tampão 1Rx8/2Rx8/1Rx16 sem memória tampão
• Suporte a módulos de memória XMP (Extreme Memory Profile)
• (A configuração da CPU e da memória pode afetar os tipos de memória suportados, taxa de dados e o número de módulos DRAM; por favor consulte a 'Lista de Compatibilidade de Memória' no website da GIGABYTE para mais informações).
• Gráficos Integrados
• Processador Gráfico Integrado: Suporte para Gráficos Intel® HD:
• 1 porta D-Sub, suportando uma resolução máxima de 1920 x 1200 a 60 Hz
• 1 porta HDMI, suportando uma resolução máxima de 4096 x 2160 a 60 Hz
• * Suporte para HDMI 2.1 e HDCP 2.3.
• ** Suporte para portas nativas HDMI 2.1 compatíveis com TMDS.
• 1 x DisplayPort, com suporte para resolução de até 4096x2304 a 60 Hz
• * Suporte para versões DisplayPort 1.2 e HDCP 2.3
• (As especificações gráficas podem variar dependendo da compatibilidade da CPU).
• Suporta até três ecrãs ao mesmo tempo
• Áudio
• Codec de áudio Realtek®
• Áudio de alta definição
• 2/4/5.1/7.1 canais
• * Pode alterar a funcionalidade de um conetor de áudio utilizando o software de áudio. Para configurar o áudio de 7.1 canais, aceda ao software de áudio para obter as definições de áudio.
• Suporte para saída S/PDIF
• Rede local
• Chip LAN GbE da Realtek® (1 Gbps/100 Mbps/10 Mbps)
• Portas de expansão
• CPU:
• 1 ranhura PCI Express x16, com suporte para PCIe 4.0 e funcionando em x16
• * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.
• Chipset:
• 2 slots PCI Express x1, compatível com PCIe 3.0 e funcionando em x1
• Interface de armazenamento
• CPU:
• 1 conetor M.2. (Soquete 3, chave M, suporta SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
• Chipset:
• 1 soquete M.2 (soquete 3, chave M, suporte a SSD do tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 conectores SATA 6Gb/s
• Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
• USB
• Chipset:
• 1 porta USB Type-C® com USB 3.2 Gen 1, disponível através do conetor USB interno
• 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conetor USB interno)
• 2 portas USB 2.0/1.1 no painel traseiro
• 4 portas USB 2.0/1 disponíveis através de conectores USB 2.0/1
• 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Conectores de E/S internos
• 1 conetor de alimentação principal ATX de 24 pinos
• 1 conetor de alimentação ATX de 12V de 8 pinos
• 1 conetor de ventoinha da CPU
• 3 conectores de ventoinha do sistema
• 1 conetor de fita LED endereçável
• 1 conetor de fita LED RGB
• 2 conectores M.2
• 2 conectores M.2 Conectores Socket 3 4
• SATA 6 Gb/s
• 1 conetor de painel frontal
• 1 conetor de áudio de painel frontal
• 1 conetor USB Type-C®, compatível com USB 3.2 Gen 1
• 1 cabeçalho USB 3.2 Gen 1
• 2 cabeçalhos USB 2.0/1.1
• 1 cabeçalho de módulo de plataforma segura (apenas para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 conetor de porta serial
• 1 conetor de porta paralela
• 1 conetor de saída S/PDIF
• 1 botão Q-Flash Plus
• 1 jumper de reset
• 1 jumper de apagamento do CMOS
• 1 jumper de apagamento do CMOS

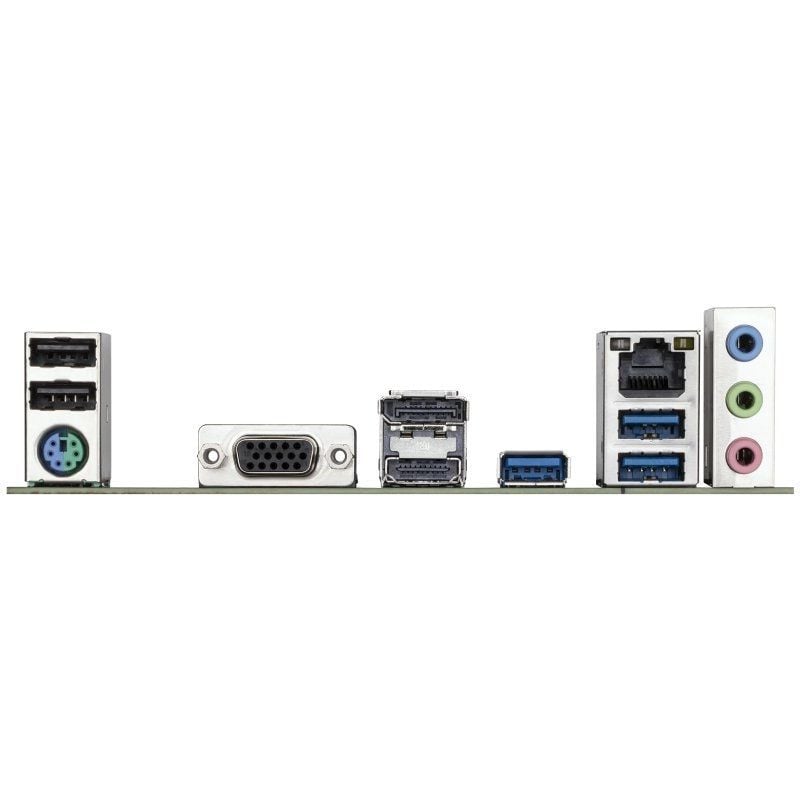

• Conectores do painel traseiro
• 2 USB 2.0/1.1
• 1 porta de teclado/rato PS/2
• 1 porta D-Sub
• 1 porta DisplayPort
• 1 porta HDMI
• 3 USB 3.2 Gen 1
• 1 porta RJ
• 1 porta RJ
• 2.45
• 3 conectores de áudio
• Controlador de E/S
• Chip controlador de E/S iTE®
• Monitorização H/W
• Sensor de tensão
• Sensor de temperatura
• Sensor de velocidade da ventoinha
• Sensor de velocidade da ventoinha
• Fluxo de água de arrefecimento Taxa de fluxo de água de arrefecimento
• Aviso de falha da ventoinha
• Controlo da velocidade da ventoinha
• * O suporte da função de controlo da velocidade da ventoinha depende da ventoinha instalada.
• BIOS
• 1 x 128 Mbit flash
• Utilização de AMI UEFI BIOS licenciada
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Caraterísticas únicas
• Suporte para GIGABYTE Control Center (GCC)
• * As aplicações disponíveis no GCC podem variar consoante o modelo da motherboard. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Software Incluído
• Software de Gestão de Largura de Banda LAN da Norton® Internet Security (versão OEM)
• Sistema Operativo
• Suporte para Windows 11 64-bit
• Suporte para Windows 10 64-bit
• Design
• Fator de forma Micro ATX; 24.4cm x 24.4cm
